Detail produk:
|
| Nama: | Stud Pengikut Cam Bermahkota Inci dengan Lubang Hex Bushing Eksentrik | Bahan: | Baja Berkualitas Bantalan Paduan Tinggi |
|---|---|---|---|
| Permukaan Selesai: | Lapisan Oksida Hitam | Sistem Pengukuran: | Inci |
| Fitur Pemasangan: | Lubang Hex | Tipe Konstruksi Dasar: | Stud Dimahkotai Diameter Luar |
| Elemen Bergulir: | Needle Roller - Pelengkap Penuh | Pengaturan: | Bushing Eksentrik |
| Tipe Segel: | Standar / Disesuaikan | Lokasi Lubang Pelumasan: | Sisi tiang |
| Cahaya Tinggi: | bushing pengikut cam eksentrik,pengikut cam eksentrik bermahkota,cam lubang hex dan pengikut cam |
||

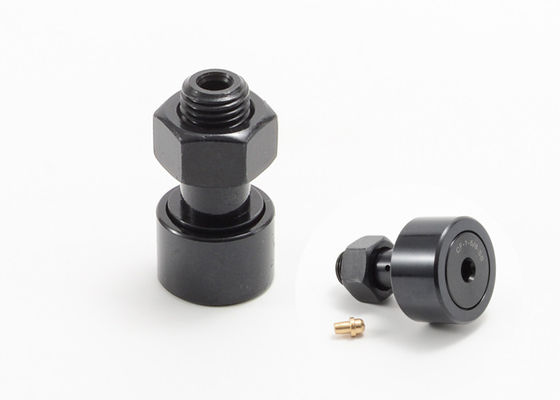

Crowned Inch Cam Follower Stud Eksentrik Bushing Hex Hole CCFE 3/4 SB CCFE 1 3/4 SB
MOUETTE merancang dan memproduksi rangkaian lengkap pengikut cam untuk aplikasi industri, termasuk peralatan mesin, robot industri, produksi suku cadang elektronik, peralatan otomasi kantor, dan lingkungan keras yang memerlukan peningkatan ketahanan terhadap korosi.Pengikut cam dan roller track memberikan solusi anti gesekan untuk menerjemahkan rotasi menjadi gerakan linier atau mendukung beban dorong radial atau kombinasi murni tergantung pada jenis elemen rolling.
Pengikut cam baja tahan karat ditujukan untuk lingkungan yang keras yang membutuhkan peningkatan ketahanan terhadap korosi.Pilihan yang sangat baik untuk penggunaan di luar ruangan atau untuk aplikasi seperti fasilitas produksi makanan yang perlu sering dicuci dan dibersihkan.Mouette menawarkan lebih banyak tabel pertukaran, seperti bantalan pengikut cam mcgill, pengikut cam iko, pengikut cam skf, pengikut cam ina, pengikut cam rbc, pengikut cam smith, dan pengikut cam nsk.
Pengikut Cam Tipe Stud Seri Crowned Inch dengan Bushing Eksentrik dan Lubang Hex Spesifikasi:
| Buka segel | Tertutup | Rol Dia.(RD) | Lebar Rol (W) | Panjang Semak Eksentrik (G) |
Eksentrik Bush Dia. (BD) |
Panjang Stud (SL) | Min.Panjang Benang (TL) | Baik THR'DS. |
| CCFE 1/2 NB | CCFE 1/2 N SB | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 |
| CCFE 1/2 B | CCFE 1/2SB | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
| CCFE 16/9 B | CCFE 16/9 SB | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
| CCFE 5/8 B | CCFE 5/8SB | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
| CCFE 11/16 B | CCFE 16/11 SB | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
| CCFE 3/4 B | CCFE 3/4SB | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
| CCFE 7/8B | CCFE 7/8SB | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
| CCFE 1B | CCFE 1SB | 1.000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 |
| CCFE 1 1/8 B | CCFE 1 1/8 SB | 1.125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 |
| CCFE 1 1/4 B | CCFE 1 1/4 SB | 1.250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
| CCFE 1 3/8 B | CCFE 1 3/8 SB | 1.375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
| CCFE 1 1/2 B | CCFE 1 1/2 SB | 1.500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
| CCFE 1 5/8 B | CCFE 1 5/8 SB | 1.625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
| CCFE 1 3/4 B | CCFE 1 3/4 SB | 1.750 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 |
| CCFE 1 7/8 B | CCFE 1 7/8 SB | 1.875 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 |
| CCFE 2B | CCFE 2SB | 2.000 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 |
| CCFE 2 1/4 B | CCFE 2 1/4 SB | 2.250 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 |
| CCFE 2 1/2 B | CCFE 2 1/2 SB | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 |
| CCFE 2 3/4 B | CCFE 2 3/4 SB | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 |
| CCFE 3B | CCFE 3SB | 3.000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCFE 3 1/4 B | CCFE 3 1/4 SB | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCFE 3 1/2 B | CCFE 3 1/2 SB | 3.500 | 2.000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CCFE 4B | CCFE 4SB | 4.000 | 2.250 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| Buka segel | Tertutup | ECC. | LUB.UKURAN PAS (F) | MerekomendasikanTorsi Penjepit (LBS.) | Peringkat Beban Dasar | |
| Maks.Kapasitas Statis (LBS.) | Maks.Din.Kapasitas (LBS.) | |||||
| CCFE 1/2 NB | CCFE 1/2 N SB | .010 | - | 15 | 720 | 620 |
| CCFE 1/2 B | CCFE 1/2SB | .010 | - | 15 | 790 | 680 |
| CCFE 16/9 B | CCFE 16/9 SB | .010 | - | 15 | 790 | 680 |
| CCFE 5/8 B | CCFE 5/8SB | .015 | - | 35 | 1215 | 955 |
| CCFE 11/16 B | CCFE 16/11 SB | .015 | - | 35 | 1215 | 955 |
| CCFE 3/4 B | CCFE 3/4SB | .015 | 3/16 | 95 | 2065 | 1660 |
| CCFE 7/8B | CCFE 7/8SB | .015 | 3/16 | 95 | 2065 | 1660 |
| CCFE 1B | CCFE 1SB | .030 | 3/16 | 250 | 3060 | 2225 |
| CCFE 1 1/8 B | CCFE 1 1/8 SB | .030 | 3/16 | 250 | 3060 | 2225 |
| CCFE 1 1/4 B | CCFE 1 1/4 SB | .030 | 3/16 | 350 | 4250 | 3930 |
| CCFE 1 3/8 B | CCFE 1 3/8 SB | .030 | 3/16 | 350 | 4250 | 3930 |
| CCFE 1 1/2 B | CCFE 1 1/2 SB | .030 | 3/16 | 650 | 5640 | 4840 |
| CCFE 1 5/8 B | CCFE 1 5/8 SB | .030 | 3/16 | 650 | 5640 | 4840 |
| CCFE 1 3/4 B | CCFE 1 3/4 SB | .030 | 3/16 | 1250 | 7920 | 6385 |
| CCFE 1 7/8 B | CCFE 1 7/8 SB | .030 | 3/16 | 1250 | 7920 | 6385 |
| CCFE 2B | CCFE 2SB | .030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE 2 1/4 B | CCFE 2 1/4 SB | .030 | 3/16 | 1500 | 10570 | 8090 |
| CCFE 2 1/2 B | CCFE 2 1/2 SB | .030 | 3/16 | 2250 | 16450 | 11720 |
| CCFE 2 3/4 B | CCFE 2 3/4 SB | .030 | 3/16 | 2250 | 16450 | 11720 |
| CCFE 3B | CCFE 3SB | .060 | 1/4 | 3450 | 24910 | 15720 |
| CCFE 3 1/4 B | CCFE 3 1/4 SB | .060 | 1/4 | 3450 | 24910 | 15720 |
| CCFE 3 1/2 B | CCFE 3 1/2 SB | .060 | 1/4 | 4200 | 31625 | 22800 |
| CCFE 4B | CCFE 4SB | .060 | 1/4 | 5000 | 44770 | 29985 |
