Detail produk:
|
Nama: | Slot Obeng Pengikut Cam Stud Inci Silinder | Bahan: | Baja Berkualitas Bantalan Paduan Tinggi / Baja Tahan Karat |
---|---|---|---|
Fitur Pemasangan: | Tipe Stud Slot Obeng | Permukaan Selesai: | Lapisan Oksida Hitam |
Ukuran: | Inci | Tipe Konstruksi Dasar: | Diameter Luar Silinder |
Elemen Bergulir: | Rol Jarum Lengkap | Sistem konfigurasi: | Dengan Busing Eksentrik |
Tipe Segel: | Disegel/Tanpa Segel/Disesuaikan | Pelumasan: | Pelumas Shell 3# |
Cahaya Tinggi: | mcgill Stud Type Cam Follower,pengikut cam silinder tersegel,pengikut cam silinder komplemen lengkap |

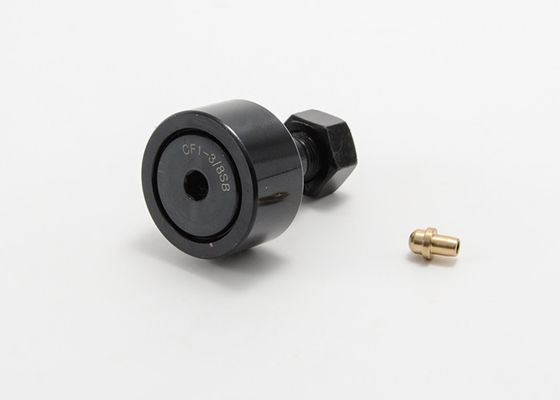

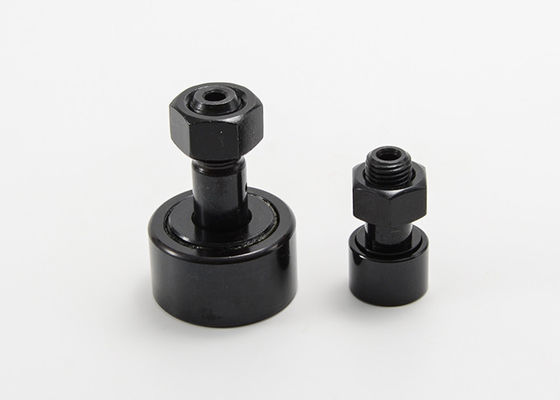

McGill Cylindrical Inch Stud Cam Follower Slot Obeng Disegel CFE 1/2 S
Rakitan bantalan yang tidak terpasang terdiri dari jalur balapan bagian dalam dan luar yang dikeraskan dengan presisi tinggi.Mereka juga memiliki elemen jarum, bola, runcing, atau silinder yang saling melengkapi atau terpisah yang dibangun dengan pejantan terintegrasi.Versi stud berat untuk beban berat, beban kejut, dan aplikasi yang membutuhkan defleksi minimal.Kecuali untuk diameter tiang dan desain pelat ujung, versi tiang standar dan berat hampir identik.
MOUETTEmerancang dan memproduksi rangkaian lengkap pengikut cam untuk aplikasi industri, termasuk peralatan mesin, robot industri, produksi suku cadang elektronik, peralatan otomasi kantor, dan lingkungan keras yang memerlukan peningkatan ketahanan terhadap korosi.Pengikut cam dan roller track memberikan solusi anti gesekan untuk menerjemahkan rotasi menjadi gerakan linier atau mendukung beban dorong radial atau kombinasi murni tergantung pada jenis elemen rolling.
Pengikut cam baja tahan karat ditujukan untuk lingkungan yang keras yang membutuhkan peningkatan ketahanan terhadap korosi.Pilihan yang sangat baik untuk penggunaan di luar ruangan atau untuk aplikasi seperti fasilitas produksi makanan yang perlu sering dicuci dan dibersihkan.Mouette menawarkan lebih banyak tabel pertukaran, seperti bantalan pengikut cam mcgill, pengikut cam iko, pengikut cam skf, pengikut cam ina, pengikut cam rbc, pengikut cam smith, dan pengikut cam nsk.
Cylindrical Inch Stud Cam Follower Slot Obeng Seri CFE Spesifikasi:
Buka segel | Tertutup | Rol Dia.(RD) | Lebar Rol (W) | Panjang Semak Eksentrik (G) | Eksentrik Bush Dia.(BD) | Panjang Stud (SL) | Min.Panjang Benang (TL) | Baik THR'DS. | ECC. |
CFE 1/2 | CFE 1/2 S | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 |
CFE 9/16 | CFE 16/9 S | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 |
CFE 5/8 | CFE 5/8 S | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 |
CFE 16/11 | CFE 11/16 S | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 |
CFE 3/4 | CFE 3/4 S | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 |
CFE 7/8 | CFE 7/8 S | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 |
CFE 1 | CFE 1S | 1.000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | .030 |
CFE 1 1/8 | CFE 1 1/8 S | 1.125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 | .030 |
CFE 1 1/4 | CFE 1 1/4 S | 1.250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 |
CFE 1 3/8 | CFE 1 3/8 S | 1.375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 |
CFE 1 1/2 | CFE 1 1/2 S | 1.500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 |
CFE 1 5/8 | CFE 1 5/8 S | 1.625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 |
CFE 1 3/4 | CFE 1 3/4 S | 1.750 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 | .030 |
CFE 1 7/8 | CFE 1 7/8 S | 1.875 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 | .030 |
CFE 2 | CFE 2S | 2.000 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 | .030 |
CFE 2 1/4 | CFE 2 1/4 S | 2.250 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 | .030 |
CFE 2 1/2 | CFE 2 1/2 S | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | .030 |
CFE 2 3/4 | CFE 2 3/4 S | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 | .030 |
CFE 3 | CFE 3S | 3.000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 |
CFE 3 1/4 | CFE 3 1/4 S | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 |
CFE 3 1/2 | CFE 3 1/2 S | 3.500 | 2.000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3/8-12 | .060 |
CFE 4 | CFE 4S | 4.000 | 2.250 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 1 1/2-12 | .060 |
Buka segel | Tertutup | LUB.UKURAN PAS (F) | MerekomendasikanTorsi Penjepit (LBS.) | Peringkat Beban Dasar | |
Maks.Kapasitas Statis (LBS.) | Maks.Din.Kapasitas (LBS.) | ||||
CFE 1/2 | CFE 1/2 S | 1/8 | 15 | 790 | 680 |
CFE 9/16 | CFE 16/9 S | 1/8 | 15 | 790 | 680 |
CFE 5/8 | CFE 5/8 S | 1/8 | 35 | 1215 | 955 |
CFE 16/11 | CFE 11/16 S | 1/8 | 35 | 1215 | 955 |
CFE 3/4 | CFE 3/4 S | 3/16 | 95 | 2065 | 1660 |
CFE 7/8 | CFE 7/8 S | 3/16 | 95 | 2065 | 1660 |
CFE 1 | CFE 1S | 3/16 | 250 | 3060 | 2225 |
CFE 1 1/8 | CFE 1 1/8 S | 3/16 | 250 | 3060 | 2225 |
CFE 1 1/4 | CFE 1 1/4 S | 3/16 | 350 | 4250 | 3930 |
CFE 1 3/8 | CFE 1 3/8 S | 3/16 | 350 | 4250 | 3930 |
CFE 1 1/2 | CFE 1 1/2 S | 3/16 | 650 | 5640 | 4840 |
CFE 1 5/8 | CFE 1 5/8 S | 3/16 | 650 | 5640 | 4840 |
CFE 1 3/4 | CFE 1 3/4 S | 3/16 | 1250 | 7920 | 6385 |
CFE 1 7/8 | CFE 1 7/8 S | 3/16 | 1250 | 7920 | 6385 |
CFE 2 | CFE 2S | 3/16 | 1500 | 10570 | 8090 |
CFE 2 1/4 | CFE 2 1/4 S | 3/16 | 1500 | 10570 | 8090 |
CFE 2 1/2 | CFE 2 1/2 S | 3/16 | 2250 | 16450 | 11720 |
CFE 2 3/4 | CFE 2 3/4 S | 3/16 | 2250 | 16450 | 11720 |
CFE 3 | CFE 3S | 1/4 | 3450 | 24910 | 15720 |
CFE 3 1/4 | CFE 3 1/4 S | 1/4 | 3450 | 24910 | 15720 |
CFE 3 1/2 | CFE 3 1/2 S | 1/4 | 4200 | 31625 | 22800 |
CFE 4 | CFE 4S | 1/4 | 5000 | 44770 | 29985 |
