Detail produk:
|
| Nama: | Kopling Sprag | Merek: | Netral / OEM |
|---|---|---|---|
| Seri Produk: | RSBW | Bahan: | Baja bantalan |
| Rentang Ukuran: | Ukuran lubang dari 20 mm hingga 90 mm | Tipe Konstruksi Dasar: | Bantalan Lengan Didukung |
| Pelumasan: | Gemuk | Penyegelan: | disegel menggunakan O-Ring yang dilindungi pelindung |
| Cahaya Tinggi: | Bantalan kopling satu sisi 90mm,bantalan kopling satu sisi 20mm,bantalan backstop RSBW |
||

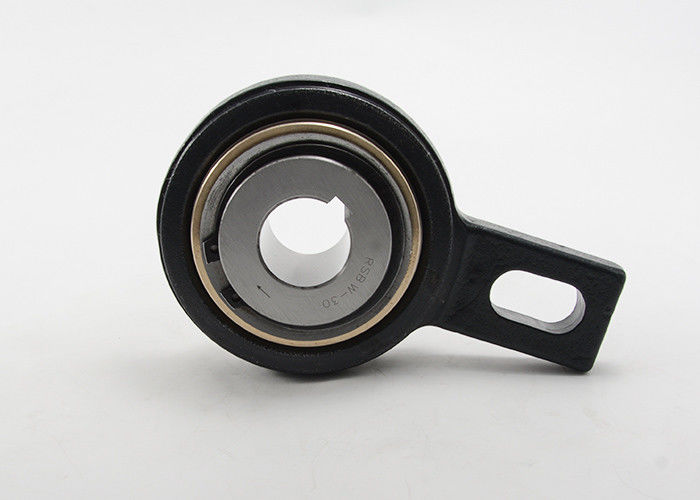

RSBW Clutch Backstopping Sleeve Bearing Didukung Sprag Clutches
Tipe RSBW adalah freewheel tipe sprag DC.Itu mandiri, dipusatkan oleh bantalan biasa untuk kecepatan rotasi rendah dan disegel menggunakan Cincin O yang dilindungi perisai.
Unit dikirim dengan pelumas gemuk yang siap dipasang baik dalam posisi horizontal maupun vertikal.Terutama digunakan sebagai backstop, tipe ini menyediakan kapasitas torsi tinggi dengan kebutuhan ruang minimum.Desain memungkinkan pemasangan di lingkungan yang sulit seperti kelembaban tinggi atau area percikan air.Baut, yang dipasang pada bagian tetap alat berat dan melewati slot di lengan torsi, memberikan penghentian rotasi.Jarak bebas radial pada baut ini harus sama dengan 1–3 % dari lebar slot.Lengan torsi dan bantalan tidak boleh diberi prategang.
Bantalan Lengan Backstopping Didukung, Kopling Sprag RSBW Spesifikasi:
| Jenis | Ukuran | Kecepatan melebihi | Ukuran | Berat | ||||||||
| dH7 | TKN1) | nimax | D | L1 | F | e | B | N | L | bH11 | ||
| [mm] | [Nm] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |
| RSBW20 | 20 | 300 | 400 | 106 | 35 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2 |
| RSBW25 | 25 | 485 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.6 |
| RSBW30 | 30 | 485 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.5 |
| RSBW35M | 35M | 485 | 400 | 106 | 35 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2 |
| RSBW35 | 35 | 606 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.4 |
| RSBW40 | 40 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.6 |
| RSBW45 | 45 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.5 |
| RSBW50 | 50 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.5 |
| RSBW55 | 55 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.4 |
| RSBW60 | 60 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.5 |
| RSBW70 | 70 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.4 |
| RSBW80 | 80 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9.9 |
| RSBW90 | 90 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9.9 |
Catatan:
1) Tmaks=2,5 x TKN
2) Alur pasak ke DIN 6885.1
Contoh pemasangan:
