Detail produk:
|
| Nama: | Elemen Insert Kopling Freewheel | Bahan Cincin: | Bantalan baja, dikeraskan dan digiling |
|---|---|---|---|
| Lingkar dalam: | Alur pasak per DIN 6885 | Cincin Luar: | Tekan Pas |
| Musim semi: | Z (Ketegangan) | Dengan Cincin Baja Keras: | Ya |
| Dengan Inner Ring Keyway: | Ya | Toleransi Poros: | k5 |
| Toleransi Perumahan: | H6 | Talang Poros & Perumahan: | 1mm x 15° |
| Suhu Operasional: | maks. 140°C | Pelumasan: | Pelumasan oli atau gemuk. Disampaikan dengan perlindungan korosi. Pengisian gemuk operatif berdasark |
| Cahaya Tinggi: | Bantalan Kopling Satu Arah 12mm,Bantalan Kopling Satu Arah yang mengeras,sprag satu arah FRN 442 Z |
||

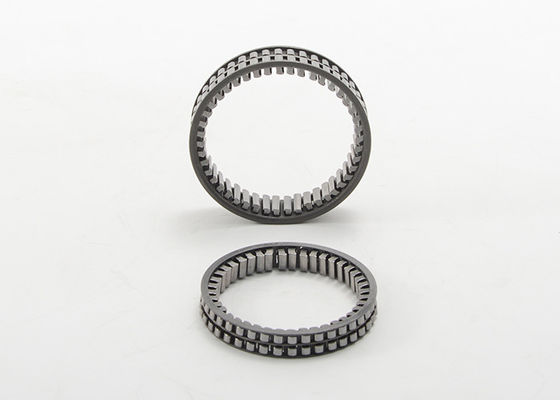

Kopling Freewheel Tipe Sprag Masukkan Elemen Bantalan Satu Arah Dengan Cincin FRN 442 Z
Seri FR dan FRN terdiri dari elemen sisipan kopling freewheel dan ring dorong yang diperkeras dan diarde.
Seri: FRN
Komponen:
Sisipkan elemen
FE 400 Z / FE 400 M
Dengan cincin Raceway
Kunci ring bagian dalam
Press fit ring luar
Pelumasan:
Minyak atau lemak
Lebar:
12 mm
Suhu Operasional:
maks.140°C
Suhu lebih tinggidalam permintaan
Kopling Freewheel Tipe Sprag Sisipkan Elemen Dengan Cincin Seri FRN Spesifikasi:
| FRN 400+ | FN400 | FND 400 | Ukuran | Torsi | Kopling Kecepatan Pemalasan | Peringkat Beban Dasar | ||||
| d | D | nmaks | C din. | CHaistat. | ||||||
| Jenis bola | Jenis rol | Jenis bola | Jenis rol | |||||||
| Nomor bagian |
[mm] [inci] |
[mm] [inci] |
[Nm] | [rpm] |
[N] [lb] |
[N] [lb] |
[N] [lb] |
[N] [lb] |
||
| FRN 427 |
10 .3937 |
31 1.2205 |
80 | 4.400 | ||||||
| FRN 427 Z | 66 | |||||||||
| FRN 432 |
12 .4724 |
36 1.4173 |
116 | 3.700 | ||||||
| FRN 432 Z | 97 | |||||||||
| FRN 437 | FN 437 | FND 437 |
15 .5906 |
41 1.6142 |
158 |
3.200 *(1.700) |
7.325 1.646 |
7.400 1.663 |
3.870 870 |
6.920 1.555 |
| FRN 437 Z | FN 437Z | FND 437 Z | 137 | |||||||
| FRN 442 | FN 442 | FND 442 |
20 .7874 |
46 1.8110 |
207 |
2.800 *(1.500) |
7.980 1.793 |
8.410 1.890 |
4.570 1.027 |
8.560 1.924 |
| FRN 442 Z | FN 442Z | FND 442 Z | 178 | |||||||
| FRN 453 | FN 453 | FND 453 |
25 .9843 |
58 2.2835 |
333 |
2.200 *(1.200) |
8.690 1.953 |
9.460 2.126 |
5.640 1.267 |
10.860 2.441 |
| FRN 453 Z | FN 453Z | FND 453 Z | 281 | |||||||
| FRN 459 | FN 459 | FND 459 |
30 1.1811 |
64 2.5197 |
414 |
2.000 *(1.100) |
8.805 1.979 |
10.560 2.373 |
6.010 1.351 |
13.050 2.933 |
| FRN 459 Z | FN 459Z | FND 459 Z | 357 | |||||||
| FRN 463 |
35 1.3780 |
68 2.6772 |
472 | 1.900 | ||||||
| FRN 463 Z | 407 | |||||||||
| FRN 470 | FN 470 | FND 470 |
40 1,5748 |
75 2.9528 |
583 |
1.700 *(1.000) |
9.645 2.168 |
11.690 2.627 |
7.405 1.664 |
15.870 3.566 |
| FRN 470 Z | FN 470Z | FND 470Z | 502 | |||||||
| FRN 473 |
45 1,7717 |
78 3.0709 |
633 | 1.600 | ||||||
| FRN 473 Z | 545 | |||||||||
Catatan:
1) Kapasitas beban "C" dan "C0" tidak berlaku untuk seri FR400!
2) Jarak bebas radial maksimum untuk aplikasi seri FR 400 tertunda 0,02 mm.
3) Panah pada cincin bagian dalam menunjukkan: arah pemalasan cincin luar = arah penguncian cincin bagian dalam.
4) *Kecepatan diam untuk seri FND.
