Detail produk:
|
Nama: | Balap DC | Bahan: | Baja Berkualitas Bantalan Paduan Tinggi |
---|---|---|---|
Seri Produk: | DC | Nama keluarga: | Balap DC |
Rentang Ukuran: | Ukuran lubang dari 10 mm hingga 60 mm | Merek: | Netral / Disesuaikan |
Pelumasan: | dirancang untuk pelumasan minyak | Jenis: | Outer race / Inner Race |
Cahaya Tinggi: | Bantalan Kopling Satu Arah DC,bantalan berhenti belakang freewheel,bantalan berhenti belakang sprag |

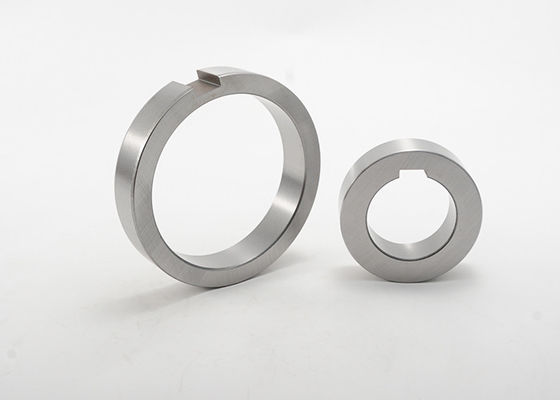

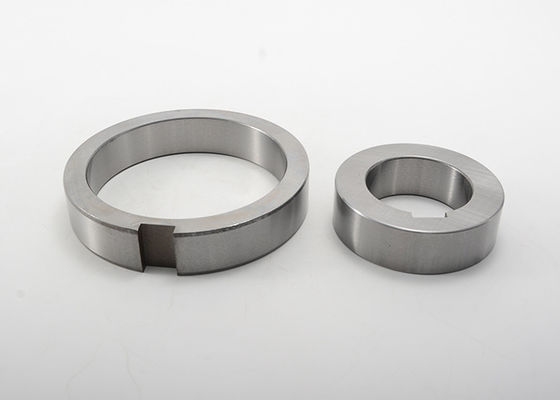

Sprag Freewheel DC Races Outer Races Untuk Digunakan Dengan Kopling Seri DC
Balapan DC ditawarkan untuk digunakan dengan sangkar freewheel DC.Sangkar dan rakitan balapan, membuat freewheel yang didukung tanpa bantalan.
Dukungan bantalan untuk beban aksial dan radial harus disediakan, bersama dengan pelumasan dan penyegelan.Toleransi ruang sprag tidak boleh dilampaui ketika semua jarak bebas bantalan dan toleransi pemasangan dipertimbangkan.
Taper antar race harus dibawah 0,007 mm untuk lebar 25 mm.Balapan luar tipe A* dan B* harus ditekan ke dalam rumahan yang tidak akan berubah bentuk setelah perakitan.Silakan hubungi departemen teknis kami jika Anda perlu mengirimkan kapasitas torsi freewheel maksimum dengan tipe A* dan G*.Penekanan kunci mungkin harus diperiksa.
Sprag Freewheel DC Inner Races dan Outer Race Spesifikasi:
Ukuran | Ukuran | Jenis DC yang cocok | |||||||||||||||
dH7 | LG | LH | LJ | Dj6 | T | Dsaya+ 0,008/- 0,005 | L | SAn6 | b1P10 | t | SBs6 | SCg6 | DL±0,1 | Jumlah lubang × ø | Dsebuah± 0,013 | ||
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ||||||
DC230A | 16 | 72 | 6 | 3,5 | 54.752 | DC 3809A | |||||||||||
DC230B | 16 | 72 | 54.752 | ||||||||||||||
DC230C | 16 | 95 | 78 | 8 × 7 | 54.752 | ||||||||||||
DC230G10 | 10 | 16 | 38.092 | ||||||||||||||
DC230G15 | 15 | 16 | 38.092 | ||||||||||||||
DC230G20 | 20 | 16 | 38.092 | ||||||||||||||
DC230H10 | 10 | 33 | 35 | 17 | 38.092 | ||||||||||||
DC230H15 | 15 | 33 | 35 | 17 | 38.092 | ||||||||||||
DC230 | 20 | 33 | 35 | 17 | 38.092 | ||||||||||||
DC230J10 | 10 | 50 | 35 | 17 | 38.092 | DC 5476A DC 5476A (4c) | |||||||||||
DC230J15 | 15 | 50 | 35 | 17 | 38.092 | ||||||||||||
DC230J20 | 20 | 50 | 35 | 17 | 38.092 | ||||||||||||
DC167A | 16 | 90 | 10 | 5 | 71.425 | ||||||||||||
DC167B | 16 | 90 | 71.425 | ||||||||||||||
DC167C | 16 | 110 | 95 | 8 × 9 | 71.425 | ||||||||||||
DC167G25 | 25 | 16 | 54.765 | ||||||||||||||
DC167G30 | 30 | 16 | 54.765 | ||||||||||||||
DC167G35 | 35 | 16 | 54.765 | ||||||||||||||
DC167H25 | 25 | 35 | 50 | 19 | 54.765 | ||||||||||||
DC167H30 | 30 | 35 | 50 | 19 | 54.765 | ||||||||||||
DC167H35 | 35 | 35 | 50 | 19 | 54.765 | ||||||||||||
DC167J25 | 25 | 54 | 50 | 19 | 54.765 | ||||||||||||
DC167J30 | 30 | 54 | 50 | 19 | 54.765 | ||||||||||||
DC167J35 | 35 | 54 | 50 | 19 | 54.765 | ||||||||||||
DC168A | 21 | 110 | 14 | 5,5 | 88.877 | DC 7221 (5c)' DC 7221B DC 7221B (5c) | |||||||||||
DC168B | 21 | 110 | 88.877 | ||||||||||||||
DC168C | 21 | 140 | 120 | 8 × 11 | 88.877 | ||||||||||||
DC168G40 | 40 | 21 | 72.217 | ||||||||||||||
DC168G45 | 45 | 21 | 72.217 | ||||||||||||||
DC168G50 | 50 | 21 | 72.217 | ||||||||||||||
DC168H40 | 40 | 42 | 65 | 21 | 72.217 | ||||||||||||
DC168H45 | 45 | 42 | 65 | 21 | 72.217 | ||||||||||||
DC168H50 | 50 | 42 | 65 | 21 | 72.217 | ||||||||||||
DC168J40 | 40 | 63 | 65 | 21 | 72.217 | ||||||||||||
DC168J45 | 45 | 63 | 65 | 21 | 72.217 | ||||||||||||
DC168J50 | 50 | 63 | 65 | 21 | 72.217 | ||||||||||||
DC235A | 16 | 150 | 20 | 7,5 | 119.891 | DC 10323A (5c) | |||||||||||
DC235B | 16 | 150 | 119.891 | ||||||||||||||
DC235C | 16 | 190 | 170 | 8 × 11 | 119.891 | ||||||||||||
DC235G55 | 55 | 16 | 103.231 | ||||||||||||||
DC235G60 | 60 | 16 | 103.231 | ||||||||||||||
DC235G75 | 75 | 16 | 103.231 | ||||||||||||||
DC235H55 | 55 | 43 | 100 | 27 | 103.231 | ||||||||||||
DC235H60 | 60 | 43 | 100 | 27 | 103.231 | ||||||||||||
DC235H75 | 75 | 43 | 100 | 27 | 103.231 | ||||||||||||
DC235J55 | 55 | 70 | 100 | 27 | 103.231 | ||||||||||||
DC235J60 | 60 | 70 | 100 | 27 | 103.231 |
