Detail produk:
|
| Nama: | Kopling Sprag Satu Arah | Bahan: | Baja Berkualitas Bantalan Paduan Tinggi |
|---|---|---|---|
| Jenis kopling: | Kopling Sprag | Aplikasi Kopling: | Backstopping, Pengindeksan, Overrunning |
| Inci - Metrik: | Inci | Tipe Konstruksi Dasar: | rakitan penahan sangkar ganda tanpa balapan dalam atau luar |
| Jenis Pelumasan: | dirancang untuk pelumasan minyak | Dukungan Bantalan Diperlukan: | Ya |

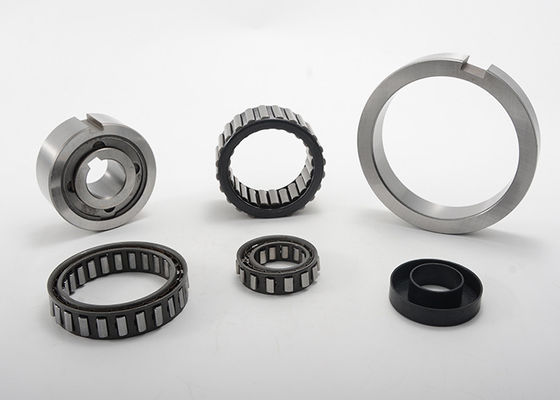

Bearing Baja Sprag Kopling Satu Arah Kandang Freewheel Tanpa Rangka Dalam Maupun Luar
Overrunning, Indexing, Backstopping Dukungan Bearing Eksternal Diperlukan, Kopling Sprag
Tipe DC adalah sangkar freewheel tipe sprag tanpa balapan dalam atau luar.Itu harus dipasang dalam desain yang menyediakan balapan, dukungan bantalan untuk beban aksial dan radial, pelumasan dan penyegelan.Tipe DC versi-N menerima semua jenis pelumas yang saat ini digunakan pada peralatan transmisi daya.
Toleransi ruang sprag tidak boleh dilampaui.Balapan dalam dan luar keduanya harus memiliki lebar minimum "e*", tanpa reses, untuk memastikan freewheel berfungsi dengan benar seperti yang ditunjukkan pada halaman berikut.
Alternatifnya, balapan dapat dibuat jika poros baja yang dikeraskan, atau rumahan, dengan spesifikasi di bawah ini.Kekerasan permukaan bagian akhir harus HRC 60 hingga 62, untuk kedalaman minimal 0,6 mm.
Kekerasan inti menjadi HRC35 hingga 45.
Spesifikasi tipe Sprag Clutches DC :
| Ukuran | Kecepatan melebihi |
Øa +0,008 - 0,005 |
Øc ± 0,013 |
Ruang sprag | emin | Ødmin | Øbmaks | Jumlah klip | Jumlah sprags | Berat | ||
| TKN1 | nimax | Namax | mm | mm | mm | mm | mm | mm | buah | buah | kg | |
| Nm | min-1 | min-1 | ||||||||||
| DC2222G | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33 | 10 | 50 | 15 | - | 12 | 0,03 |
| DC2776 | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33 | 14 | 58 | 18 | - | 14 | 0,055 |
| DC3034 | 124 | 6300 | 3100 | 30.340 | 47.000 | 8.33 | 14 | 62 | 20 | - | 14 | 0,06 |
| DC3175(3C) | 159 | 6000 | 3000 | 31.750 | 48.410 | 8.33 | 14 | 63 | 24 | 3 | 16 | 0,06 |
| DC3809A | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33 | 16 | 71 | 29 | - | 18 | 0,085 |
| DC4127(3C) | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33 | 14 | 75 | 32 | 3 | 18 | 0,09 |
| DC4445A | 363 | 4300 | 2100 | 44.450 | 61.110 | 8.33 | 16 | 79 | 34 | - | 20 | 0,095 |
| DC4972(4C) | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33 | 14 | 86 | 38 | 4 | 22 | 0,1 |
| DC5476A | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | - | 24 | 0,11 |
| DC5476A(4C) | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | 4 | 24 | 0,13 |
| DC5476B(4C) | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 21 | 92 | 42 | 4 | 24 | 0,18 |
| DC5476C(4C) | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 25 | 92 | 42 | 4 | 24 | 0,2 |
| DC5776A | 604 | 3300 | 1600 | 57.760 | 74.42 | 8.33 | 16 | 98 | 44 | - | 26 | 0,11 |
| DC6334B | 806 | 3000 | 1500 | 63.340 | 80.000 | 8.33 | 21 | 104 | 50 | - | 26 | 0,175 |
| DC7221(5C) | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 14 | 115 | 56 | 5 | 30 | 0,14 |
| DC7221B | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 21 | 115 | 56 | - | 30 | 0,185 |
| DC7221B(5C) | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 21 | 115 | 56 | 5 | 30 | 0,21 |
| DC7969C(5C) | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33 | 25 | 124 | 61 | 5 | 34 | 0,28 |
| DC8334C | 2055 | 2300 | 1100 | 83.340 | 100.000 | 8.33 | 25 | 132 | 65 | - | 34 | 0,27 |
| DC8729A | 1250 | 2200 | 1100 | 87.290 | 103.96 | 8.33 | 16 | 134 | 67 | - | 34 | 0,165 |
| DC10323A(3C)* | 1612 | 1800 | 900 | 103.231** | 119.89 | 8.33 | 16 | 155 | 80 | 3 | 40 | 0,205 |
| DC12334C* | 4800 | 1500 | 750 | 123,34** | 140.000 | 8.33 | 25 | 184 | 96 | - | 50 | 0,4 |
| DC12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.5 | 25 | 196 | 96 | 11 | 44 | 0,4 |
CATATAN:
1) Tmaks=2,5 x TKN
2) Inner race overruns
3) Inner race overruns
**) Perpanjangan toleransi untuk± 0,013
4) Dimensi khusus lainnya tersedia.
5) Jumlah strip seret dan klip disesuaikan.

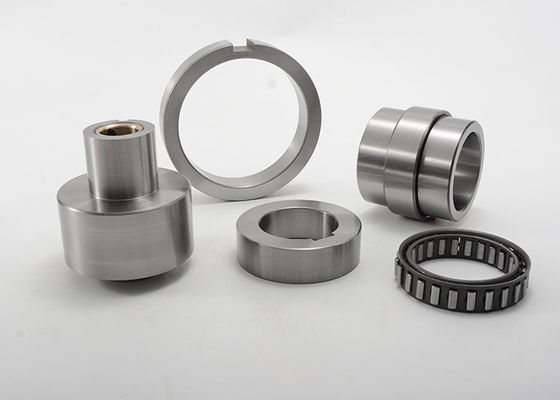

Contoh pemasangan
