Detail produk:
|
| Nama: | Kopling Bola Satu Arah Freewheels | Bahan: | Baja Berkualitas Bantalan Paduan Tinggi |
|---|---|---|---|
| Tubuh bergulir: | Bantalan Rol | Jumlah Baris: | Baris ganda |
| Arah Beban: | Bantalan Radial | Bulat: | Bantalan Tidak Sejajar |
| Terpisah: | Tak terpisahkan | Kopling Satu Arah: | Bantalan Kopling Satu Arah |
| Cahaya Tinggi: | GFK30 Bantalan Kopling Satu Arah,bantalan bola satu arah freewheel,bantalan bola satu arah radial |
||

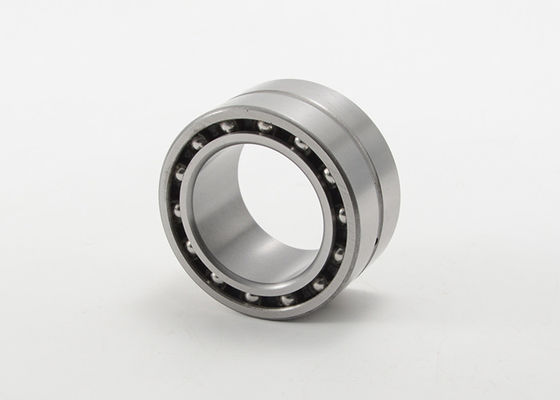

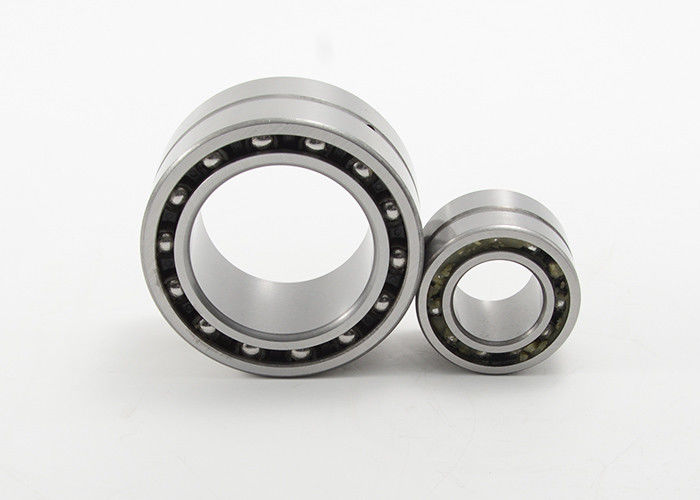

Freewheels Bantalan Kopling Bola Satu Arah Kopling Tipe Sprag GFK30
Model GFK adalah kopling tipe sprag yang diintegrasikan ke dalam bantalan bola Seri 59.
Desain ini menyediakan kapasitas torsi tinggi untuk diameter luar yang minimal.
Ini adalah jenis bantalan yang didukung, dilumasi minyak yang dikirim.
Pelumasan oil bath juga dimungkinkan jika gemuk asli dihilangkan terlebih dahulu dengan membilas kopling dengan pelarut yang sesuai.
Apa pun jenis pelumasannya, seal harus disediakan.
Transmisi torsi harus dipastikan dengan press fit assembly ke dalam housing luar yang kaku dengan toleransi R6, dan ke poros dengan toleransi p5.
Total press fit pada GFK tidak boleh melebihi jarak bebas internal untuk model sebagaimana tercantum dalam Kolom Izin Internal.
Freewheels Bantalan Kopling Bola Satu Arah Tipe Sprag Kopling Seri GFK Spesifikasi:
| Jenis | Ukuran | Overrunningspeeds | Seri Bearing bekas | Peringkat Beban Dasar | Ukuran | Berat | |||||||
| Rol | Bola | Rol | Bola | ||||||||||
| din. | din. | stat. | stat. | ||||||||||
| d | TKN1) | nmax2) | nmax3) | C | C | C0 | C0 | D | L | r | |||
| mm | Nm | menit-1 | menit-1 | N | N | N | N | mm | mm | mm | kg | ||
| GFK20 | 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0,5 | 0,09 |
| GFK25 | 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0,5 | 0,11 |
| GFK30 | 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0,5 | 0,13 |
| GFK35 | 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0,2 |
| GFK40 | 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0,3 |
| GFK45 | 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0,34 |
| GFK50 | 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10.000 | 6950 | 7800 | 72 | 30 | 1 | 0,36 |
CATATAN:
1)Cmaks=2,5 x TKN
2) Inner race overruns
3) Inner race overruns
Contoh pemasangan
