Detail produk:
|
| Nama: | Bantalan Rol Silinder Baris Tunggal | Tipe bor: | Lubang Silinder |
|---|---|---|---|
| Jenis kandang: | Sangkar baja / Sangkar Kuningan Mesin / Sangkar Cetakan Plastik terbuat dari PA66 | Bahan Bantalan: | 100Cr6, GCr15, AISI 52100 |
| Sistem pengukuran: | Seri metrik | Jumlah baris elemen bergulir: | 1 (Desain baris tunggal) |
| Presisi: | Presisi Standar | Fitur lainnya: | Baris Tunggal, bantalan non-lokasi, 0 rusuk di ring luar, 2 rusuk di ring dalam |
| Cahaya Tinggi: | Bantalan Rol Presisi N310E,Bantalan Rol Presisi N320E,rol silinder tidak terletak |
||

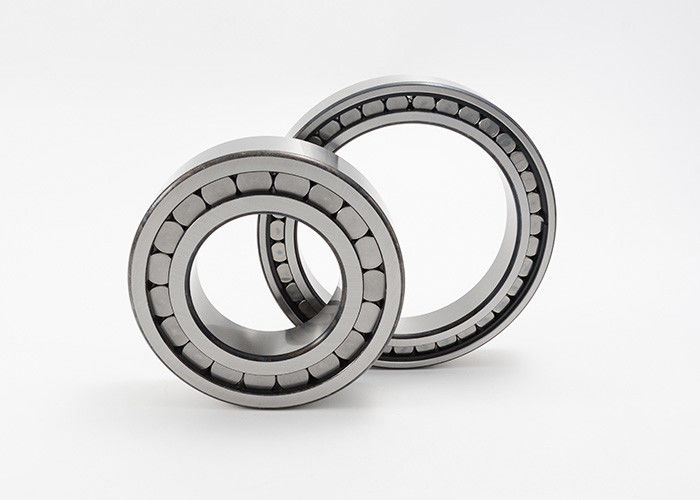

Bantalan Rol Silinder Baris Tunggal Dengan Cincin Luar Yang Dapat Dilepas N310E N320E
Bantalan rol silinder, dengan sangkar, baris tunggal, bantalan non-penempatan, 0 rusuk di ring luar, 2 rusuk di ring dalam, tipe N3
Bantalan rol silinder satu baris terdiri dari cincin dalam dan luar yang kokoh dengan rol silinder di dalam sangkar.Sangkar ini mencegah kontak antara rol silinder, sehingga jenis bantalan ini dapat mendukung kecepatan yang lebih tinggi daripada bantalan rol silinder pelengkap penuh.Selain itu, bantalan rol silinder baris tunggal dengan sangkar sangat kaku dan dapat menerima gaya radial yang tinggi.Karena cincin dalam dan luar dari bantalan ini dapat dengan mudah dibongkar, pemasangannya sangat mudah.
Aplikasi bantalan rol silinder baris tunggal termasuk kotak roda gigi, mesin pertanian, pompa, kompresor, dan motor listrik.
Bantalan Rol Silinder Baris Tunggal Dengan Cincin Luar Yang Dapat Dilepas Detail Seri N3:
| Kode Bantalan | Ukuran | Massa | Peringkat Beban Dasar | Membatasi kecepatan | |||||||
| d | D | B | rsmin | d1 | D1 | Fw, eh | dinamis | statis | |||
| Kr | Kor | ||||||||||
| mm | kg | KN | rpm | ||||||||
| N303E | 17 | 47 | 14 | 1 | 27.7 | — | 40.2 | 0,124 | 25.5 | 21.2 | 16000 |
| N304E | 20 | 52 | 15 | 1.1 | 31.2 | — | 45.5 | 0,16 | 31.5 | 27 | 14000 |
| N305E | 25 | 62 | 17 | 1.1 | 38.1 | — | 54 | 0,242 | 41.5 | 37.5 | 12000 |
| N306E | 30 | 72 | 19 | 1.1 | 45 | — | 62.5 | 0,366 | 51 | 48 | 10.000 |
| N307E | 35 | 80 | 21 | 1.5 | 51 | — | 70.2 | 0,486 | 64 | 63 | 9000 |
| N308E | 40 | 90 | 23 | 1.5 | 57.5 | — | 80 | 0,656 | 81.5 | 78 | 7500 |
| N309E | 45 | 100 | 25 | 1.5 | 64.4 | — | 88.5 | 0,891 | 98 | 100 | 6700 |
| N310E | 50 | 110 | 27 | 2 | 71.2 | — | 97 | 1.16 | 110 | 114 | 6300 |
| N311E | 55 | 120 | 29 | 2 | 77.5 | — | 106.5 | 1.48 | 134 | 140 | 5600 |
| N312E | 60 | 130 | 31 | 2.1 | 84.3 | — | 115 | 1.84 | 150 | 156 | 5000 |
| N313E | 65 | 140 | 33 | 2.1 | 90,5 | — | 124.5 | 2.28 | 180 | 190 | 4800 |
| N314E | 70 | 150 | 35 | 2.1 | 97.3 | — | 133 | 2.79 | 204 | 220 | 4500 |
| N315E | 75 | 160 | 37 | 2.1 | 104 | — | 143 | 3.34 | 240 | 265 | 4000 |
| N317E | 85 | 180 | 41 | 3 | 117 | — | 160 | 5.3 | 290 | 325 | 5600 |
| N318E | 90 | 190 | 43 | 3 | 124 | — | 169.5 | 6.19 | 315 | 345 | 5300 |
| N319E | 95 | 200 | 45 | 3 | 132 | — | 177.5 | 7.04 | 335 | 380 | 5300 |
| N320E | 100 | 215 | 47 | 3 | 139 | — | 191.5 | 8.75 | 380 | 425 | 5000 |
| N321E | 105 | 225 | 49 | 2.1 | 145 | — | 201 | 8.65 | 480 | 500 | 3800 |
| N322E | 110 | 240 | 50 | 3 | 155 | — | 211 | 11.7 | 440 | 510 | 4800 |
| N324E | 120 | 260 | 55 | 3 | 168 | — | 230 | 15.1 | 520 | 600 | 4500 |
| N326E | 130 | 280 | 58 | 4 | 181 | — | 247 | 18.4 | 610 | 720 | 4300 |
| N232E | 160 | 290 | 48 | 3 | 206 | — | 259 | 14.6 | 500 | 670 | 4300 |
| N334E | 170 | 360 | 72 | 4 | 236 | — | 318 | 37.9 | 965 | 1220 | 3000 |
