Detail produk:
|
| Nama: | Bantalan Jarum / Kopling Satu Arah | Jenis Piala Ditarik: | Kopling Rol |
|---|---|---|---|
| Jenis Penutupan: | Membuka | Jumlah baris: | Satu |
| Lapisan: | Tanpa | Bentuk permukaan luar: | Permukaan luar halus |
| Desain musim semi: | Standar, Pegas tekanan baja | Rentang Suhu Operasi: | -10 hingga +70 °C |
| Cahaya Tinggi: | torsi tinggi Bantalan Kopling Satu Arah,bantalan jarum satu arah torsi tinggi,bantalan jarum satu arah Dengan Pegas Baja |
||

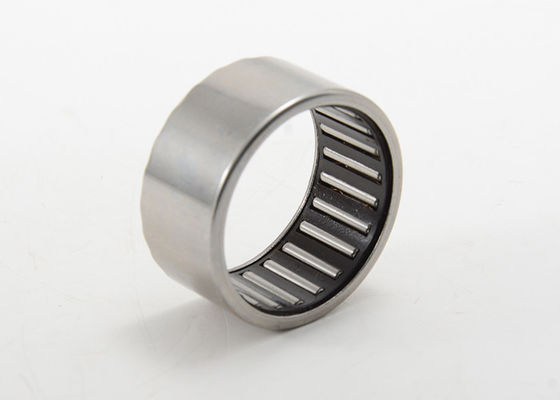

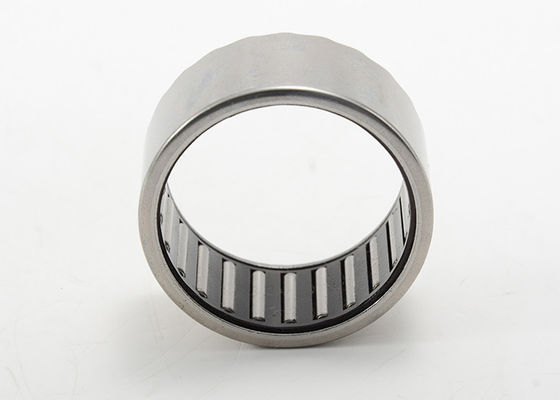

One Way Needle Bearing Drawn Cup Needle Roller Clutches Dengan Pegas Baja
Kopling rol cangkir yang ditarik adalah cengkeraman satu arah, yang namanya berasal dari cincin luar (cangkir) berdinding tipis yang ditarik.Mereka dapat mentransmisikan torsi tinggi dalam satu arah dan memiliki rentang aplikasi yang luas, misalnya sebagai kopling pengindeksan, kopling penghenti belakang, dan kopling overrunning.
Karena desainnya, cengkeraman cup roller yang ditarik memiliki akurasi pengindeksan yang sangat tinggi, frekuensi pengindeksan yang tinggi, dan torsi gesekan yang berlebihan.
Untuk menjamin konsentrisitas dan, sebagai hasilnya, fungsi yang benar, pengaturan bantalan pendukung diperlukan untuk kopling rol cangkir yang ditarik.Oleh karena itu, kopling rol cangkir yang ditarik tersedia dengan pengaturan bantalan terintegrasi (HFL).Untuk kopling rol cangkir yang ditarik tanpa pengaturan bantalan terintegrasi (HF), pengaturan bantalan pendukung harus disediakan oleh bantalan gelinding tambahan.
Kopling cup roller yang ditarik tersedia dengan atau tanpa knurling.Mereka disediakan berminyak sebagai standar.Untuk aplikasi dengan pelumasan oli, kopling rol cangkir yang ditarik tersedia tanpa pelumasan.

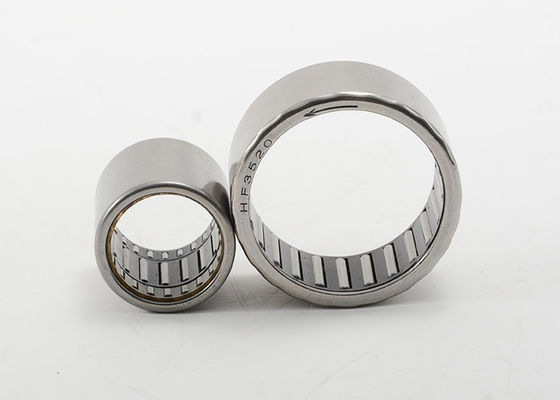

One Way Needle Bearing Drawn Cup Roller Clutches Dengan Pegas Baja Seri HF Spesifikasi:
|
Batang Diameter |
Penunjukan bantalan |
Massa Kira-kira |
Dimensi Batas | Peringkat Beban Dasar | Membatasi Kecepatan |
Membatasi Kecepatan |
||||
| Kode Bantalan | Fw | D | C | Dinamis | Statis | Statis | Minyak | Minyak | ||
| mm | g | mm | N | rpm | ||||||
| 4 | HF0406 | 1 | 4 | 8 | 6 | 34000 | 14000 | 0,34 | ||
| 6 | HF0612 | 3 | 6 | 10 | 12 | 23000 | 13000 | 1.76 | ||
| 8 | HF0812 | 3.5 | 8 | 12 | 12 | 17000 | 12000 | 3.15 | ||
| 10 | HF1012 | 4 | 10 | 14 | 12 | 14000 | 11000 | 5.3 | ||
| 12 | HF1216 | 11.6 | 12 | 18 | 16 | 11000 | 8000 | 12.2 | ||
| 14 | HF1416 | 13 | 14 | 20 | 16 | 9500 | 8000 | 17.3 | ||
| 16 | HF1616 | 14 | 16 | 22 | 16 | 8500 | 7500 | 20.5 | ||
| 18 | HF1816 | 15.5 | 18 | 24 | 16 | 7500 | 7500 | 24.1 | ||
| 20 | HF2016 | 17 | 20 | 26 | 16 | 7000 | 6500 | 28.1 | ||
| 25 | HF2520 | 30.9 | 25 | 32 | 20 | 5500 | 5500 | 66 | ||
| 30 | HF3020 | 36 | 30 | 37 | 20 | 4500 | 4500 | 90 | ||
| 35 | HF3520 | 40 | 35 | 42 | 20 | 3900 | 3900 | 121 | ||
