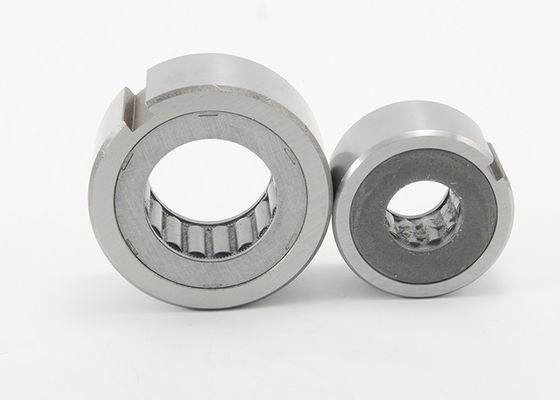

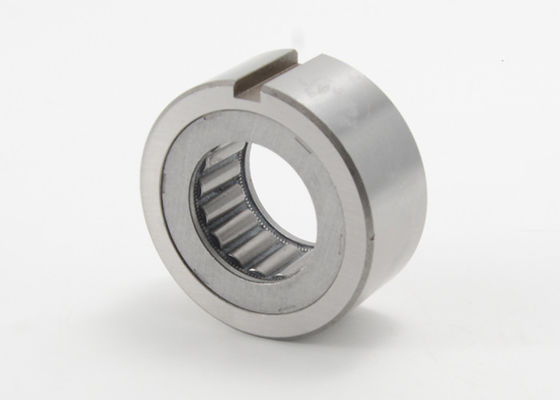

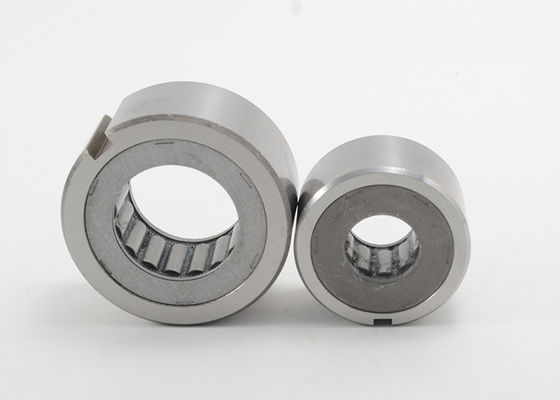

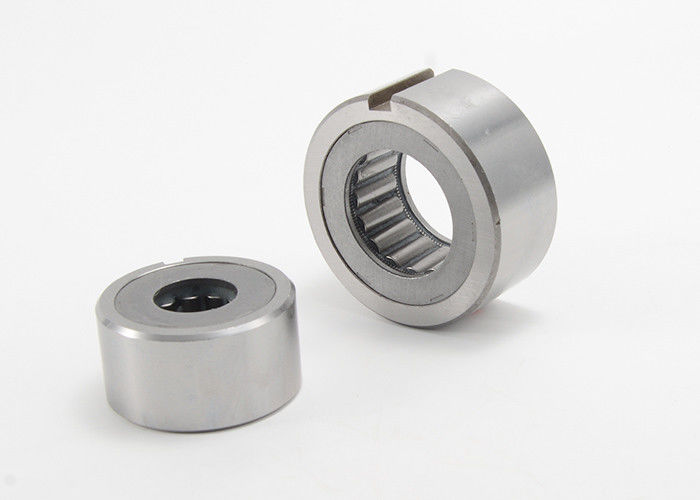

B205 Shaft Mounted One Direction Clutch Hollow Bore Starter One Way Bearing

B205 Cam Clutch Shaft Mounted Type One Direction Clutch One Way Bearings

Deskripsi Produksi

Tipe B200 adalah freewheel tipe sprag yang tidak didukung bantalan.Sprags berjalan langsung pada poros yang disediakan oleh pengguna.Bantalan diperlukan untuk mendukung beban aksial dan radial.Pelumasan dan penyegelan juga harus disediakan oleh instalasi.

Pengaturan tipikal adalah memasang jenis ini di samping bantalan seperti yang ditunjukkan pada halaman berikut.Lubang housing untuk menerima balapan luar akan dikerjakan dengan toleransi H7.Kunci akan mengirimkan torsi.Poros tempat sprags dijalankan harus memiliki kekerasan permukaan HRc 60 hingga 62 untuk kedalaman akhir minimal 0,6 mm.Kekerasan inti harus HRc 35 hingga 45. Kekasaran permukaan tidak boleh melebihi 22 CLA.Poros lancip maksimum 0,01 mm per panjang 50 mm.Konsentrisitas antara poros dan lubang housing harus dipertahankan dalam TIR 0,05 mm.

Pelumasan yang disukai adalah oli.Desain Stieber memungkinkan penggunaan sebagian besar pelumas umum yang digunakan dalam transmisi daya termasuk oli roda gigi dengan aditif EP.Bila perlu pelumasan gemuk juga dimungkinkan.

Instalasi dan Penggunaan

1.B200 Series Cam Clutch dipasang di poros, jadi poros tempat kopling dipasang harus dikeraskan ke Rc 56-60 dan kedalaman casing 1,5 mm setelah penggerindaan.Giling hingga selesai 1,5S (16 mikro-inci).Lancip poros ini tidak boleh melebihi 0,01 mm per 50 mm.

2. Untuk pemasangan kopling pasang kopling dengan bantalan di kedua sisi atau di satu sisi untuk mendapatkan konsentrisitet antara poros dan ras luar kopling dan untuk mengambil beban radial atau dorong yang dapat bekerja pada ras luar atau poros .Lihat contoh pemasangan.

3. Kopling harus dipasang pada poros dengan memutarnya searah dengan tanda panah yang ditunjukkan pada pelat kopling.Jangan berikan kejutan pada kopling dengan memalu.

4. Kopling memiliki diameter luar yang sama dengan bantalan yang ditunjukkan pada tabel di atas.Toleransi lubang bor rumah tempat kopling dipasang harus berada dalam kisaran yang ditunjukkan pada tabel di bawah ini.

5. Untuk pengindeksan, pelumasan oli direkomendasikan.

6. Konsentrisitas lubang dan poros housing harus berada dalam jarak 0,05 mm.

7. Profil kunci harus sesuai dengan JIS B1301-1959

Spesifikasi Kopling Cam Seri 200 :
