Detail produk:
|
| Nama: | Cincin Bagian Dalam Mesin | bahan: | Baja Berkualitas Bantalan Paduan Tinggi AISI52100 |
|---|---|---|---|
| Bagian No.: | MI 10, MI 10 N, MI 12, MI12 N, MI14, MI 14 N, MI 16, MI 16 N, MI 20, MI 20 N, MI 24, MI 24 N | Permukaan akhir: | Permukaan Baja Bantalan Mesin Netral |
| Inci/Metrik: | Seri Imperial（Inci） | Tipe Konstruksi Dasar: | Melalui Cincin Tanah Presisi yang Dikeraskan |
| Alur Pelumasan: | Memiliki | Pengolahan: | Mesin |
| Cahaya Tinggi: | Bantalan bola kromium balapan dalam,bantalan bola balapan dalam MI 10 N,ring bantalan rol mesin |
||

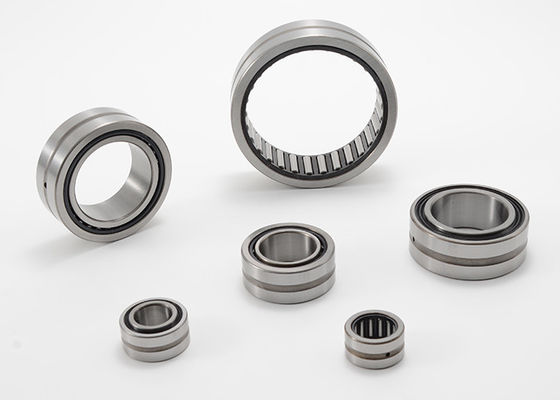

Cincin Bagian Dalam Mesin Baja Chromium Untuk Bantalan Jarum, Ukuran Inci

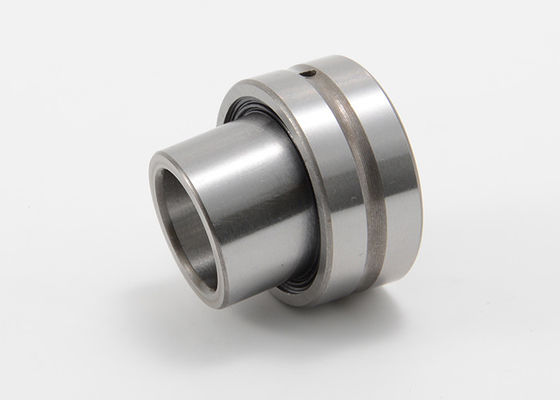

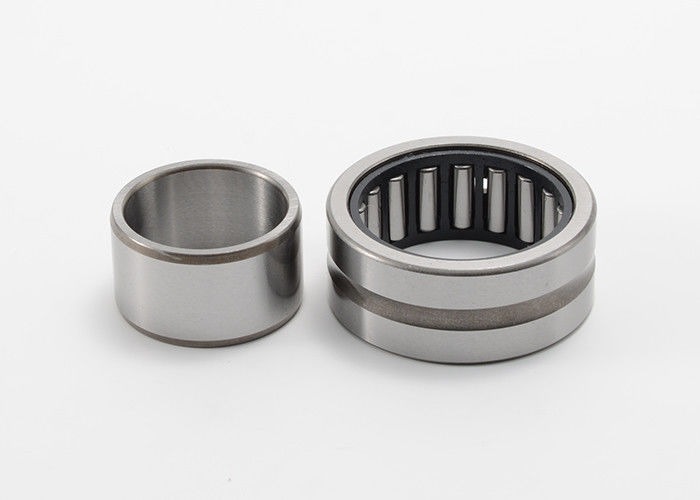

Cincin bagian dalam mesin adalah komponen yang biasa digunakan dalam rakitan bantalan.Cincin bagian dalam yang diarde secara presisi menyediakan jalur balap yang diperkeras untuk roller saat digunakan dengan poros yang tidak dikeraskan.Cincin berisi lubang oli dan alur annular untuk pelumasan ulang bantalan dan dapat digunakan dengan bantalan CAGEROL dan GUIDEROL atau dapat digunakan sebagai bantalan dalam aplikasi bantalan biasa.
Tujuan dari cincin bagian dalam yang dikerjakan dengan mesin adalah untuk menyediakan jalur yang mulus dan presisi untuk elemen penggulungan.Ini memastikan penyelarasan yang tepat, mengurangi gesekan, dan memungkinkan transmisi gerakan rotasi atau linier yang efisien.Proses pemesinan yang presisi menghasilkan penyelesaian permukaan berkualitas tinggi dan akurasi dimensi, yang berkontribusi pada keseluruhan kinerja dan umur panjang bantalan.
Cincin bagian dalam mesin sering digunakan dalam berbagai jenis bantalan, termasuk bantalan bola, bantalan rol, dan bantalan jarum.Mereka adalah komponen penting dalam permesinan dan peralatan di berbagai industri, seperti otomotif, dirgantara, mesin industri, dan transmisi daya.
Manfaat menggunakan cincin bagian dalam yang dikerjakan dengan mesin meliputi peningkatan kapasitas penahan beban, peningkatan akurasi rotasi, dan pengurangan keausan.Pemesinan yang presisi memungkinkan distribusi beban yang lebih baik, mengurangi konsentrasi tegangan, dan mendorong pengoperasian bantalan yang lebih mulus.
MOUETTE menawarkan lebih banyak tabel pertukaran, seperti cincin dalam mesin mcgill, cincin dalam ina, cincin dalam koyo, ras dalam torrington, cincin dalam skf.
Kami menawarkan busing bagian dalam standar dan yang disesuaikan, dalam Baja Berkualitas Bantalan Paduan Tinggi 100Cr6, Baja tahan karat 440C.
Machined Roller Bearing Inner Ring Ukuran Inch Seri MI Spesifikasi:
| Lingkar dalam | A (BORE DIA.) | B(OD DALAM) | W | H | R MAX. | ||
| Bagian No. | NOM. | TOL. | NOM. | TOL. | |||
| MI-6 | .3750 | -.0004 | .6245 | -.0004 | 1.010 | 3/32 | .025 |
| MI-6-N | .3750 | -.0004 | .6245 | -.0004 | .760 | 3/32 | .025 |
| MI-7-N | .4375 | -.0004 | .6245 | -.0004 | .760 | 3/32 | .025 |
| MI-8 | .5000 | -.0004 | .7493 | -.0005 | 1.010 | 1/8 | .040 |
| MI-8-N | .5000 | -.0004 | .7493 | -.0005 | .760 | 1/8 | .040 |
| MI-9-N | .5625 | -.0004 | .7493 | -.0005 | .760 | 1/8 | .040 |
| MI-10 | .6250 | -.0004 | .8743 | -.0005 | 1.010 | 1/8 | .040 |
| MI-10-N | .6250 | -.0004 | .8743 | -.0005 | .760 | 1/8 | .040 |
| MI-11-N | .6875 | -.0004 | .8743 | -.0005 | .760 | 1/8 | .040 |
| MI-12 | .7500 | -.0004 | .9993 | -.0005 | 1.010 | 1/8 | .040 |
| MI-12-N | .7500 | -.0004 | .9993 | -.0005 | .760 | 1/8 | .040 |
| MI-13 | .8125 | -.0005 | .9993 | -.0005 | 1.010 | 1/8 | .040 |
| MI-13-N | .8125 | -.0005 | .9993 | -.0005 | .760 | 1/8 | .040 |
| MI-14 | .8750 | -.0005 | 1.1241 | -.0005 | 1.260 | 1/8 | .040 |
| MI-14-N | .8750 | -.0005 | 1.1241 | -.0005 | 1.010 | 1/8 | .040 |
| MI-15 | .9375 | -.0005 | 1.1241 | -.0005 | 1.260 | 1/8 | .040 |
| MI-15-N | .9375 | -.0005 | 1.1241 | -.0005 | 1.010 | 1/8 | .040 |
| MI-16 | 1.0000 | -.0005 | 1.2491 | -.0006 | 1.260 | 1/8 | .040 |
| MI-16-N | 1.0000 | -.0005 | 1.2491 | -.0006 | 1.010 | 1/8 | .040 |
| MI-17 | 1,0625 | -.0005 | 1.3741 | -.0006 | 1.260 | 1/8 | .040 |
| MI-18 | 1.1250 | -.0005 | 1.3741 | -.0006 | 1.260 | 1/8 | .040 |
| MI-18-N | 1.1250 | -.0005 | 1.3741 | -.0006 | 1.010 | 1/8 | .040 |
| MI-19 | 1.1875 | -.0005 | 1,4990 | -.0006 | 1.260 | 1/8 | .060 |
| MI-20 | 1,2500 | -.0005 | 1,4990 | -.0006 | 1.260 | 1/8 | .060 |
| MI-20-N | 1,2500 | -.0005 | 1,4990 | -.0006 | 1.010 | 1/8 | .060 |
| MI-21 | 1.3125 | -.0005 | 1,6240 | -.0006 | 1.260 | 1/8 | .060 |
| MI-21-N | 1.3125 | -.0005 | 1,6240 | -.0006 | 1.010 | 1/8 | .060 |
| MI-22 | 1.3750 | -.0005 | 1,7490 | -.0006 | 1.260 | 1/8 | .060 |
| MI-22-4S | 1,3750 | -.0005 | 1,6240 | -.0006 | 1.260 | 1/8 | .060 |
| MI-23 | 1,4375 | -.0005 | 1,7490 | -.0006 | 1.260 | 1/8 | .060 |
| MI-24 | 1,5000 | -.0005 | 1,7490 | -.0006 | 1.260 | 1/8 | .060 |
| MI-24-N | 1,5000 | -.0005 | 1,7490 | -.0006 | 1.010 | 1/8 | .060 |
| MI-25 | 1,5625 | -.0005 | 1,9989 | -.0007 | 1.260 | 1/8 | .060 |
| MI-25-4S | 1,5625 | -.0005 | 1,8740 | -.0006 | 1.260 | 1/8 | .060 |
| MI-26 | 1,6250 | -.0005 | 1,9989 | -.0007 | 1.260 | 1/8 | .060 |
| MI-26-2S | 1,6250 | -.0005 | 1.9364 | -.0007 | 1.260 | 1/8 | .060 |
| MI-26-N | 1,6250 | -.0005 | 1,9989 | -.0007 | 1.010 | 1/8 | .060 |
| MI-27 | 1,6875 | -.0005 | 1,9989 | -.0007 | 1.260 | 1/8 | .060 |
| MI-28 | 1,7500 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | .060 |
| MI-28-N | 1,7500 | -.0005 | 2.2489 | -.0007 | 1.510 | 3/16 | .060 |
| MI-30 | 1,8750 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | .060 |
| MI-31 | 1.9375 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | .080 |
| MI-32 | 2.0000 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | .080 |
| MI-32-N | 2.0000 | -.0005 | 2.2489 | -.0007 | 1.510 | 3/16 | .080 |
| MI-34 | 2.1250 | -.0006 | 2.4989 | -.0007 | 1.760 | 3/16 | .080 |
| MI-35 | 2.1875 | -.0006 | 2.7489 | -.0007 | 1.760 | 3/16 | .080 |
| MI-36 | 2.2500 | -.0006 | 2.7489 | -.0007 | 1.760 | 3/16 | .080 |
| MI-36-N | 2.2500 | -.0006 | 2.7489 | -.0007 | 1.510 | 3/16 | .080 |
| MI-38 | 2.3750 | -.0006 | 2.9989 | -.0007 | 1.760 | 3/16 | .080 |
| MI-39 | 2.4375 | -.0006 | 2.9989 | -.0007 | 1.760 | 3/16 | .080 |
| MI-40 | 2,5000 | -.0006 | 2.9989 | -.0007 | 1.760 | 3/16 | .080 |
| MI-40-N | 2,5000 | -.0006 | 2.9989 | -.0007 | 1.510 | 3/16 | .080 |
| MI-42 | 2.6250 | -.0006 | 3.2487 | -.0009 | 1.760 | 3/16 | .080 |
| MI-44 | 2,7500 | -.0006 | 3.2487 | -.0009 | 1.760 | 3/16 | .080 |
| MI-46 | 2.8750 | -.0006 | 3.4987 | -.0009 | 2.010 | 1/4 | .080 |
| MI-47 | 2.9375 | -.0006 | 3.4987 | -.0009 | 2.010 | 1/4 | .080 |
| MI-48 | 3.0000 | -.0006 | 3.4987 | -.0009 | 2.010 | 1/4 | .080 |
| MI-48-N | 3.0000 | -.0006 | 3.4987 | -.0009 | 1.760 | 1/4 | .080 |
| MI-50 | 3.1250 | -.0006 | 3.7487 | -.0009 | 2.010 | 1/4 | .100 |
| MI-52 | 3,2500 | -.0006 | 3.7487 | -.0009 | 2.010 | 1/4 | .100 |
| MI-54 | 3.3750 | -.0008 | 3.9985 | -.0009 | 2.010 | 1/4 | .100 |
| MI-56 | 3,5000 | -.0008 | 3.9985 | -.0009 | 2.010 | 1/4 | .100 |
| MI-58 | 3.6250 | -.0008 | 4.2485 | -.0009 | 2.010 | 1/4 | .100 |
| MI-60 | 3,7500 | -.0008 | 4.2485 | -.0009 | 2.010 | 1/4 | .100 |
| MI-62 | 3.8750 | -.0008 | 4.2485 | -.0009 | 2.260 | 1/4 | .100 |
| MI-64 | 4.0000 | -.0008 | 4,9985 | -.0010 | 2.260 | 1/4 | .100 |
| MI-68 | 4,2500 | -.0008 | 4,9985 | -.0010 | 2.260 | 1/4 | .100 |
| MI-72 | 4,5000 | -.0008 | 5.4985 | -.0010 | 3.015 | 1/4 | .100 |
| MI-72-N | 4,5000 | -.0008 | 5.4985 | -.0010 | 2.515 | 1/4 | .100 |
| MI-80 | 5.0000 | -.0010 | 5.9983 | -.0010 | 3.015 | 5/16 | .120 |
| MI-80-N | 5.0000 | -.0010 | 5.9983 | -.0010 | 2.515 | 5/16 | .120 |
| MI-88 | 5,5000 | -.0010 | 6.4983 | -.0010 | 3.015 | 5/16 | .120 |
| MI-88-N | 5,5000 | -.0010 | 6.4983 | -.0010 | 2.515 | 5/16 | .120 |
| MI-96 | 6.0000 | -.0010 | 7.2481 | -.0012 | 3.015 | 5/16 | .120 |
| MI-104 | 6,5000 | -.0010 | 7.7481 | -.0012 | 3.015 | 5/16 | .120 |
| MI-112 | 7.0000 | -.0010 | 8.2481 | -.0012 | 3.015 | 5/16 | .120 |
| MI-120 | 7,5000 | -.0012 | 8.7480 | -.0012 | 3.015 | 5/16 | .120 |
| MI-128 | 8.0000 | -.0012 | 9.2480 | -.0012 | 3.015 | 5/16 | .160 |
Semua ukuran dalam inci.
Untuk informasi lebih lanjut tentang kemampuan bantalan di luar penawaran standar kami, silakan hubungisales@mouettemachinery.com
Kontak Person: Amanda Ni
Tel: 86 18115076599
