Detail produk:
|
| Nama: | Bantalan Rol Jarum Dorong | Pengukuran: | Metrik |
|---|---|---|---|
| Bahan Bantalan: | Baja bantalan | Elemen Bergulir: | Rol Jarum |
| Deskripsi komponen: | Rakitan Rol Saja | Arah Tunggal atau Ganda: | Arah Ganda |
| Bantalan Dorong: | Ya | Menyelaraskan Diri: | Tidak |
| Kelas Presisi: | ABEC 1 | ABEC 1 | ISO P0 ISO P0 | Fitur lainnya: | baris tunggal |

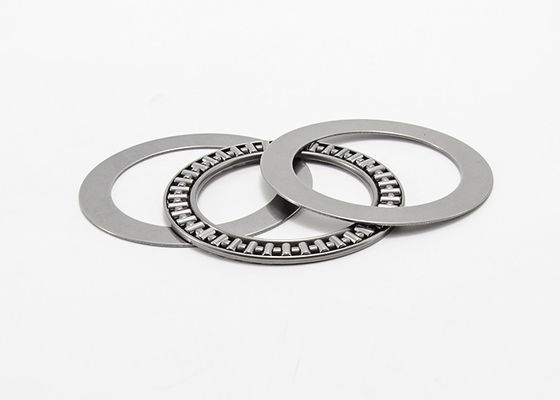

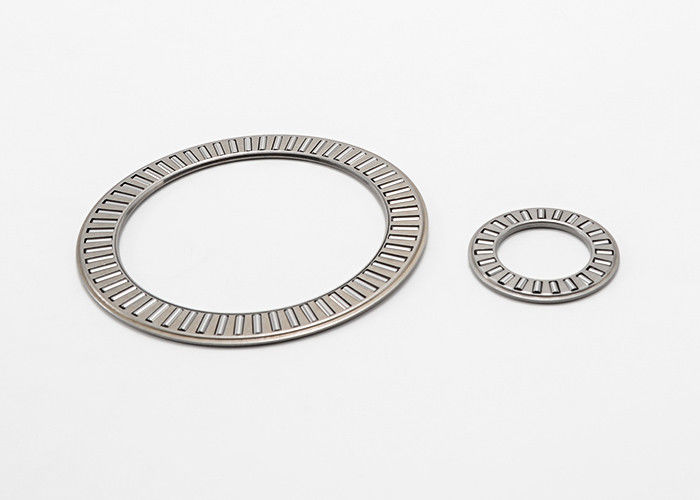

Bantalan Rol Jarum Dorong Rol Jarum Aksial dan Rakitan Kandang NTB 4060
Thrust Bearings terdiri dari sangkar dan rol yang dibuat dengan presisi.Mereka memiliki kekakuan tinggi dan kapasitas beban tinggi dan dapat digunakan di ruang kecil.
Aplikasi:
Bantalan rol jarum banyak digunakan di mobil, kompresor, konstruksi, motor listrik, industri makanan, peralatan rumah tangga dll. Sebagai elemen bergulir, itu mengubah dunia.
Spesifikasi:
| Deskripsi Produk Dasar | Bantalan Dorong Rol Jarum |
| Pengukuran (Inci - Metrik) | Metrik |
| Bahan Bantalan | Baja bantalan |
| Bahan Kandang | Baja |
| Elemen Bergulir | Rol Jarum |
| Arah Tunggal atau Ganda | Arah Ganda |
| Kelas Presisi | ABEC 1 |ISO P0 |
| Pelumasan | Minyak |
Pengemasan & Pengiriman:
| Kemasan | Tabung plastik untuk bantalan, dan paket karton di luar |
| Pengiriman | Ekspres, pengiriman udara, dan pengiriman laut tersedia |
| Melayani | Layanan OEM, dan dapat mencetak logo onw Anda setelah otorisasi |
Thrust Needle Roller Bearings Axial Needle Roller dan Cage Assemblies Spesifikasi:
|
Batang Diameter |
Rol Jarum Aksial dan Kode Rakitan Kandang | ||||||
| Rol Jarum Aksial dan Rakitan Kandang |
Massa g |
Lembar dorong |
Massa g |
Cincin Poros | Cincin Kursi |
Massa g |
|
| mm | |||||||
| 10 | NTB1024 | 3.3 | AS 1024 | 2.9 | WS1024 | GS1024 | 8 |
| 12 | NTB1226 | 3.8 | AS 1226 | 3.2 | WS1226 | GS1226 | 8.9 |
| 15 | NTB1528 | 4.1 | AS 1528 | 3.4 | WS1528 | GS1528 | 9.3 |
| 16 | NTB1629 | 4.3 | SEBAGAI 1629 | 3.6 | WS1629 | GS1629 | 9.8 |
| 17 | NTB1730 | 4.5 | SEBAGAI 1730 | 3.7 | WS1730 | GS1730 | 10.2 |
| 18 | NTB1831 | 4.7 | SEBAGAI 1831 | 3.9 | WS1831 | GS1831 | 10.7 |
| 20 | NTB2035 | 6.1 | SEBAGAI 2035 | 5 | WS2035 | GS2035 | 13.8 |
| 25 | NTB2542 | 8.2 | AS 2542 | 6.9 | WS2542 | GS2542 | 21 |
| 30 | NTB3047 | 9.4 | SEBAGAI 3047 | 7.9 | WS3047 | GS3047 | 24 |
| 35 | NTB3552 | 10.6 | AS 3552 | 8.9 | WS3552 | GS3552 | 31.5 |
| 40 | NTB4060 | 22 | SEBAGAI 40603 | 12.1 | WS4060 | GS4060 | 42.5 |
| 45 | NTB4565 | 24.5 | AS 4565 | 13.3 | WS4565 | GS4565 | 53.5 |
| 50 | NTB5070 | 26.5 | SEBAGAI 5070 | 14.5 | WS5070 | GS5070 | 58.5 |
| 55 | NTB5578 | 33.5 | AS 5578 | 18.5 | WS5578 | GS5578 | 93 |
| 60 | NTB6085 | 38.5 | AS 6085 | 22 | WS6085 | GS6085 | 105 |
| 65 | NTB6590 | 41.5 | AS 6590 | 23.5 | WS6590 | GS6590 | 124 |
| 70 | NTB7095 | 61 | SEBAGAI 7090 | 25 | WS7095 | GS7095 | 132 |
| 75 | NTB75100 | 65 | SEBAGAI 75100 | 26.5 | WS75100 | GS75100 | 153 |
| 80 | NTB80105 | 68.5 | SEBAGAI 80105 | 28 | WS80105 | GS80105 | 162 |
| 85 | NTB85110 | 72 | AS 85110 | 29.5 | WS85110 | GS85110 | 170 |
| 90 | NTB90120 | 92 | SEBAGAI 90120 | 38 | WS90120 | GS90120 | 250 |
| 100 | NTB100135 | 119 | SEBAGAI 100135 | 50 | WS110135 | GS100135 | 350 |
| 110 | NTB110145 | 129 | AS 110145 | WS110145 | GS110145 | 380 | |
| 120 | NTB120155 | 139 | AS 120155 | WS120155 | GS120155 | 410 | |
| 130 | NTB130170 | 225 | SEBAGAI 130170 | WS130170 | GS130170 | 660 | |
LANJUT DARI ATAS
| Rol Jarum Aksial dan Rakitan Kandang | Dimensi | Peringkat Pemuatan Dasar | Membatasi Kecepatan | ||||||||
| d | D | Dw | s | h | Rs | C1 | Ce | C | Bersama | r/mnt | |
| kgf | kgf | ||||||||||
| NTB1024 | 10 | 24 | 2 | 1 | 2.75 | 0,3 | 14 | 22 | 800 | 2440 | 15000 |
| NTB1226 | 12 | 26 | 2 | 1 | 2.75 | 0,3 | 16 | 24 | 850 | 2750 | 13000 |
| NTB1528 | 15 | 28 | 2 | 1 | 2.75 | 0,3 | 18 | 26 | 900 | 3050 | 12000 |
| NTB1629 | 16 | 29 | 2 | 1 | 2.75 | 0,3 | 19 | 27 | 920 | 3200 | 11000 |
| NTB1730 | 17 | 30 | 2 | 1 | 2.75 | 0,3 | 20 | 28 | 950 | 3360 | 11000 |
| NTB1831 | 18 | 31 | 2 | 1 | 2.75 | 0,3 | 21 | 29 | 970 | 3510 | 10.000 |
| NTB2035 | 20 | 35 | 2 | 1 | 2.75 | 0,3 | 23 | 33 | 1200 | 4740 | 9000 |
| NTB2542 | 25 | 42 | 2 | 1 | 3 | 0,6 | 29 | 40 | 1470 | 6600 | 7500 |
| NTB3047 | 30 | 47 | 2 | 1 | 3 | 0,6 | 34 | 45 | 1570 | 7470 | 6500 |
| NTB3552 | 35 | 52 | 2 | 1 | 3.5 | 0,6 | 39 | 50 | 1670 | 8350 | 5500 |
| NTB4060 | 40 | 60 | 3 | 1 | 3.5 | 0,6 | 45 | 57 | 2470 | 11000 | 5000 |
| NTB4565 | 45 | 65 | 3 | 1 | 4 | 0,6 | 50 | 62 | 2640 | 12400 | 4500 |
| NTB5070 | 50 | 70 | 3 | 1 | 4 | 0,6 | 55 | 67 | 2810 | 13700 | 4000 |
| NTB5578 | 55 | 78 | 3 | 1 | 5 | 0,6 | 61 | 75 | 3300 | 17500 | 4000 |
| NTB6085 | 60 | 85 | 3 | 1 | 4.75 | 1 | 66 | 82 | 3900 | 22300 | 3500 |
| NTB6590 | 65 | 90 | 3 | 1 | 5.25 | 1 | 71 | 87 | 4090 | 24100 | 3000 |
| NTB7095 | 70 | 95 | 4 | 1 | 5.25 | 1 | 75 | 91 | 4830 | 24900 | 3000 |
| NTB75100 | 75 | 100 | 4 | 1 | 5.75 | 1 | 80 | 96 | 4930 | 26100 | 3000 |
| NTB80105 | 80 | 105 | 4 | 1 | 5.75 | 1 | 85 | 101 | 5050 | 27200 | 2500 |
| NTB85110 | 85 | 110 | 4 | 1 | 5.75 | 1 | 90 | 106 | 5130 | 28400 | 2500 |
| NTB90120 | 90 | 120 | 4 | 1 | 6.5 | 1 | 96 | 116 | 6570 | 40100 | 2500 |
| NTB100135 | 100 | 135 | 4 | 1 | 7 | 1 | 107 | 131 | 8190 | 55200 | 2000 |
| NTB110145 | 110 | 145 | 4 | 7 | 1 | 117 | 141 | 8480 | 59000 | 2000 | |
| NTB120155 | 120 | 155 | 4 | 7 | 1 | 127 | 151 | 8960 | 64700 | 1800 | |
| NTB130170 | 130 | 170 | 5 | 9 | 1 | 137 | 165 | 12300 | 85500 | 1700 | |
| Minyak |
