Detail produk:
|
| Nama: | Rol Jarum Gabungan / Bantalan Bola Dorong Aksial | Jenis bantalan: | Rol Jarum/Bola Dorong |
|---|---|---|---|
| Kemampuan beban aksial: | Satu arah | Bagian bantalan: | Bagian radial tanpa cincin bagian dalam |
| Lapisan: | Tanpa | Pelumas (bagian dorong): | Tidak ada |
| Bahan Bantalan: | Baja bantalan | Bagian radial: | Dengan kandang |
| Jenis bantalan bergulir: | Rol jarum / bantalan bola dorong | Elemen bergulir (bagian dorong): | Bola |
| Bagian dorong: | Dengan kandang | Rentang Suhu Operasi: | -20 hingga +120 °C |

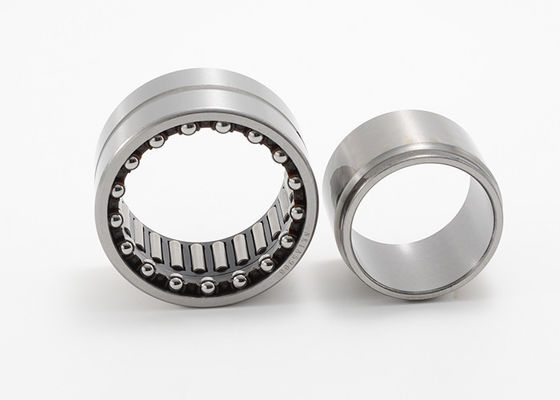

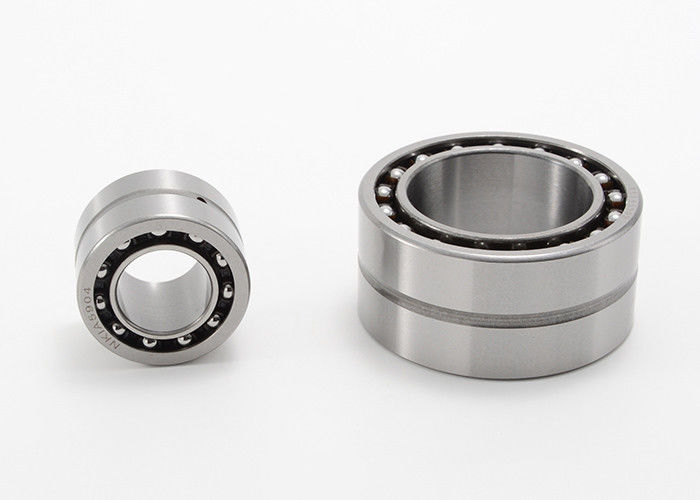

Rol Jarum Gabungan Dan Bantalan Bola Dorong Aksial NKX 30 NAXK 30
Bantalan ini terdiri dari bantalan rol jarum radial yang dikombinasikan dengan bantalan bola dorong.Bersama-sama mereka dapat mengakomodasi beban radial dan beban aksial dalam satu arah.Selain itu, mereka dapat beroperasi pada kecepatan yang relatif tinggi.Ketinggian penampangnya yang rendah membuat bantalan sangat cocok untuk aplikasi di mana jenis susunan bantalan penempatan lainnya menempati terlalu banyak ruang.
Gabungan needle roller / thrust ball bearing Spesifikasi:
|
Nomor Bagian Bantalan |
DIN 5429 Nomor Bagian |
Batang Fw inci |
Batang Fw mm |
OD D inci |
OD D mm |
Lebar C inci |
Lebar C mm |
WGT. pon |
WGT. g |
D1 maks inci |
D1 maks mm |
C1 inci |
C1 mm |
| NKX 10TN NKX 12 NKX15 NKX17 NKX 20 |
NAXK 10 TN NAK 12 NAK 15 NAK 17 NAK 20 |
0,394 0,472 0,591 0,669 0,787 |
10 12 15 17 20 |
0,748 0,827 0,945 1.024 1.181 |
19 21 24 26 30 |
0,906 0,906 0,906 0,984 1.181 |
23 23 23 25 30 |
0,075 0,084 0,097 0,117 0,183 |
34 38 44 53 83 |
0,949 1.028 1.106 1.185 1.382 |
24.1 26.1 28.1 30.1 35.1 |
0,354 0,354 0,354 0,354 0,394 |
9 9 9 9 10 |
| NKX 25 NKX 30 NKX 35 NKX40 NKX45 |
NAK 25 NAK 30 NAK 35 NAK 40 NAK 45 |
0,984 1.181 1.378 1.575 1.772 |
25 30 35 40 45 |
1.457 1.654 1.850 2.047 2.284 |
37 42 47 52 58 |
1.181 1.181 1.181 1.260 1.260 |
30 30 30 32 32 |
0,276 0,311 0,359 0,441 0,556 |
125 141 163 200 252 |
1.658 1.854 2.051 2.366 2.567 |
42.1 47.1 52.1 60.1 65.2 |
0,433 0,433 0,472 0,512 0,551 |
11 11 12 13 14 |
| NKX50 NKX60 NKX70 |
NAK 50 NAK 60 NAK 70 |
1.969 2.362 2.756 |
50 60 70 |
2.441 2.835 3.347 |
62 72 85 |
1.378 1.575 1.575 |
35 40 40 |
0,617 0,794 1.103 |
280 360 500 |
2.764 3.354 3.748 |
70.2 85.2 95.2 |
0,551 0,669 0,709 |
14 17 18 |
LANJUT DARI ATAS
| Nomor Bagian | DIN 5429 Nomor Bagian |
Din.Topi. Radial lbf |
Din.Topi. Radial N |
Stat.Topi. Radial lbf |
Stat.Topi. Radial N |
Din.Topi. Aksial lbf |
Din.Topi. Aksial N |
Stat.Topi. Aksial lbf |
Stat.Topi. Aksial N |
Batas kecepatan Minyak rpm |
| NKX 10TN NKX 12 NKX15 NKX17 NKX 20 |
NAXK 10 TN NAK 12 NAK 15 NAK 17 NAK 20 |
1.390 2.020 2.410 2.700 3.700 |
6200 9000 10700 11900 16400 |
1.750 2.470 2.850 3.350 5.400 |
7800 11000 12700 15000 23800 |
2.250 2.320 2.360 2.430 3.200 |
10.000 10300 10500 10800 14300 |
3.150 3.450 3.800 4.100 5.600 |
14000 15400 16800 18200 24700 |
12000 11000 9500 8500 7500 |
| NKX 25 NKX 30 NKX 35 NKX40 NKX45 |
NAK 25 NAK 30 NAK 35 NAK 40 NAK 45 |
4.250 5.100 5.500 5.800 6.200 |
18800 22600 24300 26000 27500 |
6.900 8.100 9.300 10.600 11.900 |
30500 36000 41500 47000 53000 |
4.400 4.600 4.750 6.100 6.300 |
19600 20400 21200 27000 28000 |
8.400 9.400 10.600 14.200 15.500 |
37500 42000 47000 63000 69000 |
6000 5000 4600 4000 3600 |
| NKX50 NKX60 NKX70 |
NAK 50 NAK 60 NAK 70 |
8.500 9.400 10.000 |
38000 42000 44500 |
16.600 20.200 20.700 |
74000 90000 92000 |
6.500 9.300 9.700 |
29000 41500 43000 |
16.900 25.500 28.500 |
75000 113000 127000 |
3300 2800 2400 |
