Detail produk:
|
| Nama: | Gabungan rol jarum / bantalan bola kontak sudut | Jenis bantalan: | Bantalan poros |
|---|---|---|---|
| Kemampuan beban aksial: | Satu arah | Bahan Bantalan: | Bantalan Baja 100Cr6, GCr15, AISI 52100 |
| Inci - Metrik: | Ukuran Metrik | Jarak internal radial: | Dengan kandang |
| Elemen bergulir (bagian dorong): | Bola | Bagian dorong: | Dengan kandang |
| Kelas toleransi: | ABEC 1 | ABEC 1 | ISO P0 ISO P0 | Jenis Pelumas yang Kompatibel: | Gemuk |

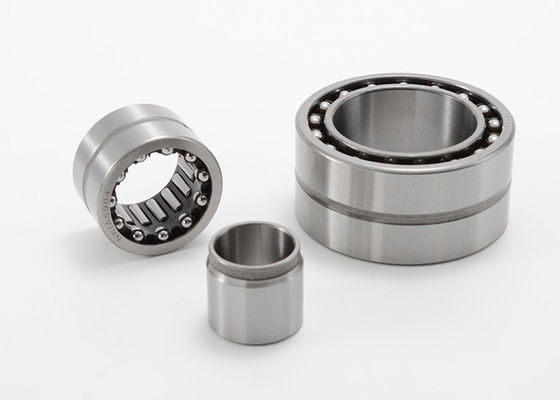

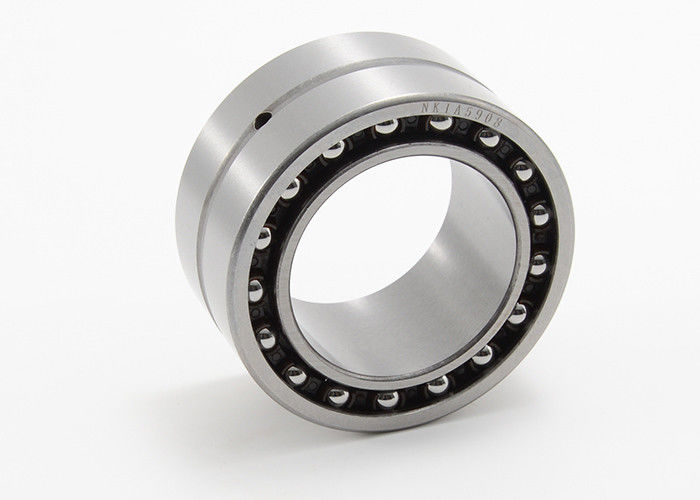

Rol Jarum Gabungan Dan Bantalan Bola Kontak Sudut Untuk Beban Aksial NKIA5910
Gabungan jarum rol / bantalan bola kontak sudut untuk beban aksial dalam satu arah, Seri NKIA
Bantalan ini terdiri dari bantalan rol jarum radial yang dikombinasikan dengan bantalan bola kontak sudut.Bersama-sama mereka dapat mengakomodasi beban radial berat dan beban aksial ringan dalam satu arah.Selain itu, mereka dapat beroperasi dengan kecepatan tinggi.Ketinggian penampangnya yang rendah membuat bantalan sangat cocok untuk aplikasi di mana jenis susunan bantalan penempatan lainnya menempati terlalu banyak ruang.
Gabungan rol jarum / bantalan bola kontak sudut Spesifikasi Seri NKIA:
| Nomor Bagian Bantalan | Batang d mm |
OD D mm |
Lebar B mm |
Berat g |
Din. Topi. Radial N |
Stat. Topi. Radial N |
Din. Topi. Aksial N |
Stat. Topi. Aksial N |
Batas kecepatan rpm |
| NKIA5901 NKIA5902 NKIA5903 NKIA5904 NKIA 59/22 |
12 15 17 20 22 |
24 28 30 37 39 |
16 18 18 23 23 |
40 50 56 103 118 |
7600 10600 11000 21000 22800 |
8300 13600 14600 25500 29500 |
2160 2340 2500 3950 4250 |
2250 2750 3200 4850 5600 |
24000 22000 21000 17000 16000 |
| NKIA5905 NKIA5906 NKIA5907 NKIA5908 NKIA5909 |
25 30 35 40 45 |
42 47 55 62 68 |
23 23 27 30 30 |
130 147 243 315 375 |
23600 25000 31500 43000 45000 |
31500 35500 50000 67000 73000 |
4350 4750 6000 7400 7700 |
6100 7300 9800 12700 14000 |
15000 13000 11000 9500 8500 |
| NKIA5910 NKIA5911 NKIA5912 NKIA5913 NKIA5914 |
50 55 60 65 70 |
72 80 85 90 100 |
30 34 34 34 40 |
380 550 590 635 980 |
47000 58000 60000 61000 84000 |
80000 100000 108000 112000 156000 |
8100 9700 10.000 10300 13500 |
15900 19200 20800 22300 29000 |
8000 7500 7000 6500 6000 |
Nomor Bagian Bantalan |
Batang d inci |
OD D inci |
Lebar B inci |
Berat pon |
Din. Topi. Radial lbf |
Stat. Topi. Radial lbf |
Din. Topi. Aksial lbf |
Stat. Topi. Aksial lbf |
Batas kecepatan rpm |
| NKIA5901 NKIA5902 NKIA5903 NKIA5904 NKIA 59/22 |
0,472 0,591 0,669 0,787 0,866 |
0,945 1.102 1.181 1.457 1.535 |
0,630 0,709 0,709 0,906 0,906 |
0,088 0,11 0,123 0,227 0,26 |
1.710 2.380 2.470 4.700 5.100 |
1.870 3.050 3.300 5.700 6.600 |
485 530 560 890 960 |
510 620 720 1.090 1.260 |
24000 22000 21000 17000 16000 |
| NKIA5905 NKIA5906 NKIA5907 NKIA5908 NKIA5909 |
0,984 1.181 1.378 1.575 1.772 |
1.654 1.850 2.165 2.441 2.677 |
0,906 0,906 1.063 1.181 1.181 |
0,287 0,324 0,536 0,695 0,827 |
5.300 5.600 7.100 9.700 10.100 |
7.100 8.000 11.200 15.100 16.400 |
980 1.070 1.350 1.660 1.730 |
1.370 1.640 2.200 2.850 3.150 |
15000 13000 11000 9500 8500 |
| NKIA5910 NKIA5911 NKIA5912 NKIA5913 NKIA5914 |
1.969 2.165 2.362 2.559 2.756 |
2.835 3.150 3.347 3.543 3.937 |
1.181 1.339 1.339 1.339 1.575 |
0,838 1.213 1.301 1.4 2.161 |
10.600 13.000 13.500 13.700 18.900 |
18.000 22.500 24.300 25.000 35.000 |
1.820 2.180 2.250 2.320 3.050 |
3.600 4.300 4.700 5.000 6.500 |
8000 7500 7000 6500 6000 |
