Pelengkap Lengkap Needle Roller Bearing Drawn Cup Open End B-88

Pelengkap Lengkap Needle Roller Bearing Drawn Cup Open End B-88
Pelengkap Lengkap Needle Roller Bearing Drawn Cup Open End B-88 Pelengkap Lengkap Needle Roller Bearing Drawn Cup Open End B-88

Gambar besar :  Pelengkap Lengkap Needle Roller Bearing Drawn Cup Open End B-88

Detail produk:
Tempat asal: CINA
Nama merek: MOUETTE
Sertifikasi: ISO/TS 16949:2009, ISO 9001:2008
Nomor model: B-24, B-34, B-36, B-44, B-45, B-46, B-47, B-55, B-56, B-57, B-59, BH-57, B- 65, B-66, B-68, B-610, B
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 100
Harga: USD0.1 per Piece
Kemasan rincian: Kantong plastik, Karton dan Kasus Kayu Lapis Standar Eropa.
Waktu pengiriman: 3-45 hari kerja. (Stok Jumlah Besar Tersedia))
Syarat-syarat pembayaran: L/C, T/T, D/A, Western Union, PayPal
Menyediakan kemampuan: 500.000 Potongan per Bulan.
Kontak

Pelengkap Lengkap Needle Roller Bearing Drawn Cup Open End B-88

Deskripsi
Nama: Bantalan Rol Jarum Piala Pelengkap Penuh Jenis Piala Ditarik: B, BH Series with Open Ends; Seri B, BH dengan Ujung Terbuka; M, MH Series with Clo
Desain Dasar: Bantalan Pelengkap Penuh Sistem pengukuran: Inci
Elemen Bergulir: Needle Roller - Pelengkap Penuh Kurungan: Tanpa sangkar, Rol jarum pelengkap lengkap
Bahan untuk Cincin Luar: Baja Bahan untuk Rol Jarum: baja kromium 100Cr6
Cahaya Tinggi:

bantalan rol jarum pelengkap ujung terbuka

,

bantalan rol jarum pelengkap cangkir ditarik

,

bantalan rol jarum b 88

Drawn Cup Needle Roller Bearing Pelengkap Penuh Bantalan Ujung Terbuka B-88



Ketika bantalan gelinding diperlukan untuk desain yang ringkas dan ekonomis, di mana tidak praktis untuk mengeraskan dan menggiling lubang rumahan, atau di mana bahan rumahan memiliki kekakuan rendah seperti besi tuang, aluminium atau bahkan plastik - bantalan rol jarum cangkir yang ditarik Seharusnya dipertimbangkan.



Standar referensi:

  • ANSI/ABMA 18.2 - bantalan rol jarum - radial, desain inci.
  • ASTM F2162 - spesifikasi standar untuk bantalan, rol, jarum: cincin luar yang ditarik, pelengkap lengkap, tanpa cincin bagian dalam, ujung terbuka dan tertutup, tipe standar.



Ringkasan:

  • Rakitan rol jarum dan sangkar terdiri dari komplemen rol jarum yang ditahan oleh sangkar
  • Tanpa cincin dalam atau luar, penampang rendah menyediakan kemampuan membawa beban maksimum dalam selubung terkecil
  • Poros kawin dan rumahan biasanya digunakan sebagai jalur dalam dan luar
  • Penutupan yang tidak tertutup
  • Seri B: Seri Standar lengkap dengan rol jarum yang dipertahankan secara mekanis
  • Seri BH: Seri Berat lengkap dengan rol jarum yang dipertahankan secara mekanis
  • -OH menunjuk dengan lubang oli untuk pelumasan





Bantalan Rol Jarum Cangkir Digambar Bantalan Pelengkap Penuh Spesifikasi:

Poros Dia. Penunjukan bantalan Dimensi Batas X (maks.) Peringkat Beban Dasar Membatasi Kecepatan Massa
Ujung Terbuka Akhir Tertutup Fw D C 　 Kr Kor Minyak buka Akhir Akhir Tertutup
mm 　 　 mm 　 N rpm kg
1/8 B-24 — 3.175 6.350 6.35 — 1730 1650 13000 0,001 —
5/32 B-2 1/2 4 — 3.970 7.142 6.35 — 2000 2000 11000 0,001 —
　 B-2 1/2 5 — 3.970 7.142 7.92 — 2580 2800 11000 0,001 —
3/16 B-34 M-341 4.763 8.733 6.35 1.78 2220 2140 11000 0,001 0,002
　 B-36 M-361 4.763 8.733 9.53 1.78 3780 4230 11000 0,002 0,003
6.350 B-44 M-441 6.350 11.113 6.35 2.03 2760 2620 10.000 0,002 0,003
　 B-45 M-451 6.350 11.113 7.92 2.03 3560 3690 10.000 0,003 0,004
　 B-46 — 6.350 11.113 9.53 — 4540 5030 10.000 0,004 —
　 B-47 M-471 6.350 11.113 11.13 2.03 5520 6450 10.000 0,004 0,005
7.938 B-55 M-551 7.938 12.700 7.92 2.03 4090 4580 8300 0,004 0,004
　 B-56 — 7.938 12.700 9.53 — 5250 6320 8300 0,005 —
　 B-57 M-571 7.938 12.700 11.13 2.03 6320 8100 8300 0,005 0,006
　 B-59 — 7.938 12.700 14.27 — 8360 11600 8300 0,006 —
　 BH-57 MH-571 7.938 14.288 11.13 2.29 7030 7340 12000 0,007 0,008
　 BH-59 — 7.938 14.288 14.27 — 9470 10800 12000 0,009 —
9.525 B-65 M-651 9.525 14.288 7.92 2.03 4540 5520 7100 0,004 0,005
　 B-66 M-661 9.525 14.288 9.53 2.03 5830 7610 7100 0,005 0,005
　 B-67 — 9.525 14.288 11.13 — 7070 9700 7100 0,006 —
　 B-68 M-681 9.525 14.288 12.70 2.03 8180 11800 7100 0,007 0,008
　 B-69 — 9.525 14.288 14.27 — 9340 13900 7100 0,007 —
　 B-610 M-6101 9.525 14.288 15.88 2.03 10400 16000 7100 0,008 0,010
　 BH-68 — 9.525 15.875 12.70 — 9340 10900 10.000 0,010 —
11.113 B-76 — 11.113 15.875 9.53 — 6360 8900 6300 0,005 —
　 B-77 — 11.113 15.875 11.13 — 7700 11300 6300 0,007 —
　 B-78 M-781 11.113 15.875 12.70 2.03 8990 13800 6300 0,008 0,009
　 B-710 — 11.113 15.875 15.88 — 11300 18700 6300 0,010 —
　 BH-78 — 11.113 17.463 12.70 — 10300 12800 8800 0,010 —
12.700 B-85 M-851 12.700 17.463 7.92 2.03 5340 7380 5600 0,005 0,006
　 B-86 M-861 12.700 17.463 9.53 2.03 6850 10100 5600 0,006 0,007
　 B-87 M-871 12.700 17.463 11.13 2.03 8320 13000 5600 0,007 0,008
　 B-88 M-881 12.700 17.463 12.70 2.03 9610 15700 5600 0,009 0,010
　 B-810 M-8101 12.700 17.463 15.88 2.03 12200 21300 5600 0,010 0,012
　 B-812 M-8121 12.700 17.463 19.05 2.03 14700 27000 5600 0,013 0,014
　 BH-87 — 12.700 19.050 11.13 — 9470 11800 7900 0,010 —
　 BH-88 — 12.700 19.050 12.70 — 11200 14600 7900 0,012 —
　 BH-810 — 12.700 19.050 15.88 — 14400 20200 7900 0,015 —
　 BH-812 MH-8121 12.700 19.050 19.05 2.29 17400 25800 7900 0,018 0,020
12.288 B-95 M-951 14.288 19.050 7.92 2.03 5740 8320 5000 0,006 0,006
　 B-96 M-961 14.288 19.050 9.53 2.03 7340 11400 5000 0,007 0,008
14.288 B-97 M-971 14.288 19.050 11.13 2.03 8850 14600 5000 0,008 0,010
　 B-98 M-981 14.288 19.050 12.70 2.03 10300 17700 5000 0,009 0,010
　 B-910 M-9101 14.288 19.050 15.88 2.03 13100 24000 5000 0,012 0,013
　 B-912 M-9121 14.288 19.050 19.05 2.03 15700 30300 5000 0,014 0,015
　 BH-98 — 14.288 20.638 12.70 — 12000 16500 7100 0,013 —
　 BH-910 — 14.288 20.638 15.88 — 15400 22700 7100 0,016 —
　 BH-912 — 14.288 20.638 19.05 — 18600 29000 7100 0,020 —
15.875 B-105 M-1051 15.875 20.638 7.92 2.03 6100 9250 4500 0,006 0,007
　 B-107 M-1071 15.875 20.638 11.13 2.03 9390 16200 4500 0,009 0,010
　 B-108 M-1081 15.875 20.638 12.70 19.70 10900 19700 4500 0,010 0,012
　 B-1010 M-10101 15.875 20.638 15.88 2.03 13800 26700 4500 0,013 0,015
　 B-1012 M-10121 15.875 20.638 19.05 2.03 16600 33700 4500 0,015 0,017
　 BH-108 MH-1081 15.875 22.212 12.70 2.03 12700 18300 6500 0,014 0,016
　 BH-1010 — 15.875 22.212 15.88 — 16400 25300 6500 0,018 —
　 BH-1012 — 15.875 22.212 19.05 — 19800 32300 6500 0,021 —
　 BH-1016 — 15.875 22.212 25.40 — 26200 46300 6500 0,028 —
17.463 B-116 M-1161 17.463 22.212 9.53 2.03 8180 14000 4200 0,008 0,009
　 B-118 M-1181 17.463 22.212 12.70 2.03 11500 21700 4200 0,011 0,012
　 B-1110 M-11101 17.463 22.212 15.88 2.03 14600 29400 4200 0,014 0,015
　 B-1112 M-11121 17.463 22.212 19.05 2.03 17400 37100 4200 0,016 0,019
　 BH-117 — 17.463 23.813 11.13 — 11400 16200 6000 0,014 —
　 BH-1110 MH-11101 17.463 23.813 15.88 2.29 17300 27800 6000 0,019 0,021
　 BH-1112 — 17.463 23.813 19.05 — 20900 35500 6000 0,023 —
19.050 B-126 M-1261 19.050 25.400 9.53 2.29 9700 13600 5600 0,012 0,014
　 B-128 M-1281 19.050 25.400 12.70 2.29 14100 22000 5600 0,016 0,019
　 B-1210 M-12101 19.050 25.400 15.88 2.29 18200 30300 5600 0,020 0,024
　 B-1212 M-12121 19.050 25.400 19.05 2.29 21900 38700 5600 0,024 0,028
20.638 B-136 — 20.638 26.988 9.53 — 10100 14700 5200 0,013 —
　 B-138 M-1381 20.638 26.988 12.70 2.29 14800 23800 5200 0,018 0,020
　 B-1314 M-13141 20.638 26.988 22.23 2.29 26700 51200 5200 0,031 0,035
　 B-1316 M-13161 20.638 26.988 25.40 2.29 30300 30300 5200 0,035 0,040
　 B-1320 — 20.638 26.988 31.75 — 37300 78300 5200 0,044 —
　 BH-138 MH-1381 20.643 28.575 12.70 2.79 14900 20800 6300 0,023 0,026
　 BH-1310 MH-13101 20.638 28.575 15.88 2.79 19700 29900 6300 0,029 0,032
　 BH-1312 MH-13121 20.638 28.575 19.05 2.79 24200 39000 6300 0,034 0,039
22.225 B-146 M-1461 22.225 28.575 9.53 2.29 10500 15800 4800 0,014 0,016
　 B-148 M-1481 22.225 28.575 12.70 2.29 15400 25600 4800 0,019 0,022
　 B-1412 M-14121 22.225 28.575 19.05 2.29 23900 45400 4800 0,028 0,032
　 B-1416 M-14161 22.225 28.575 25.40 2.29 31600 64900 4800 0,038 0,043
22.225 B-1418 — 22.225 28.575 28.58 — 35200 74700 4800 0,043 —
　 BH-1410 MH-14101 22.225 30.163 15.88 2.79 20300 32200 5880 0,03 0,035
　 BH-1412 MH-14121 22.225 30.163 19.05 2.79 25000 42000 5880 0,036 0,041
　 BH-1416 — 22.225 30.163 25.40 — 33700 61400 5880 0,049 —
23.813 B-158 — 23.813 30.163 12.70 — 15900 27500 4500 0,020 —
　 B-1516 M-15161 23.813 30.163 25.40 2.29 32800 69400 4500 0,040 0,045
25.400 B-166 — 25.400 31.750 9.53 — 11300 18100 4300 0,016 —
　 B-167 M-1671 25.400 31.750 11.13 2.29 14000 23700 4300 0,019 0,021
　 B-168 M-1681 25.400 31.750 12.70 2.29 16500 29300 4300 0,021 0,024
　 B-1610 M-16101 25.400 31.750 15.88 2.29 21200 40500 4300 0,026 0,030
　 B-1612 M-16121 25.400 31.750 19.05 2.29 25700 51600 4300 0,032 0,036
　 B-1616 M-16161 25.400 31.750 25.40 2.29 33900 74300 4300 0,043 0,048
　 BH-168 MH-1681 25.400 33.338 12.70 2.79 16600 25600 5200 0,027 0,031
　 BH-1610 — 25.400 33.338 15.88 — 22000 36800 5200 0,034 —
　 BH-1612 MH-16121 25.400 33.338 19.05 2.79 27100 48000 5200 0,041 0,046
　 BH-1614 — 25.400 33.338 22.23 — 31900 59200 5200 0,048 —
　 BH-1616 MH-16161 25.400 33.338 25.40 2.79 36500 70300 5200 0,054 0,062
　 BH-1620 — 25.400 33.338 31.75 — 45400 93000 5200 0,068 —
　 BH-1624 MH-16241 25.400 33.338 38.10 2.79 53400 115200 5200 0,082 0,093
26.988 B-1710 M-17101 26.988 33.338 15.88 2.29 21900 43100 4000 0,028 0,032
　 BH-1712 — 26.988 34.925 19.05 — 29500 52500 5200 0,035 —
28.575 B-186 M-1861 28.575 34.925 9.53 2.29 12100 20400 3800 0,018 0,020
　 B-188 M-1881 28.575 34.925 12.70 2.29 17600 33000 3800 0,024 0,027
　 B-1810 — 28.575 34.925 15.88 — 22600 45800 3800 0,029 —
　 B-1812 M-18121 28.575 34.925 19.05 2.29 27300 58300 3800 0,035 0,04
　 B-1816 M-18161 28.575 34.925 25.40 2.29 36200 83600 3800 0,047 0,054
　 BH-1812 MH-18121 28.575 38.100 19.05 3.05 31500 52900 5600 0,056 0,063
　 BH-1816 MH-18161 28.575 38.100 25.40 3.05 42500 77800 5600 0,074 0,084
　 BH-1820 MH-18201 28.575 38.100 31.75 3.05 52900 103200 5600 0,093 0,105
　 B-1910 M-19101 30.163 38.100 15.88 2.79 24100 43800 4400 0,040 0,045
30.163 B-1916 — 30.163 38.100 25.40 — 40000 83600 4400 0,064 —

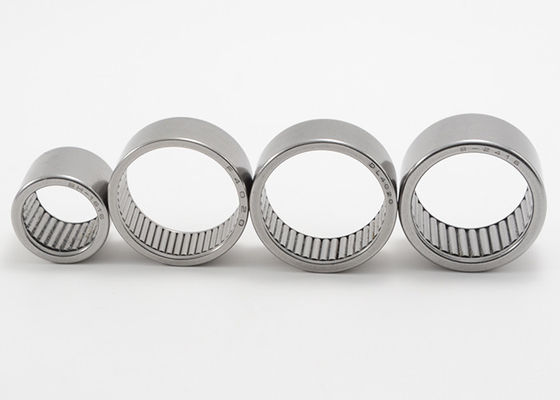

Pelengkap Lengkap Needle Roller Bearing Drawn Cup Open End B-88 0

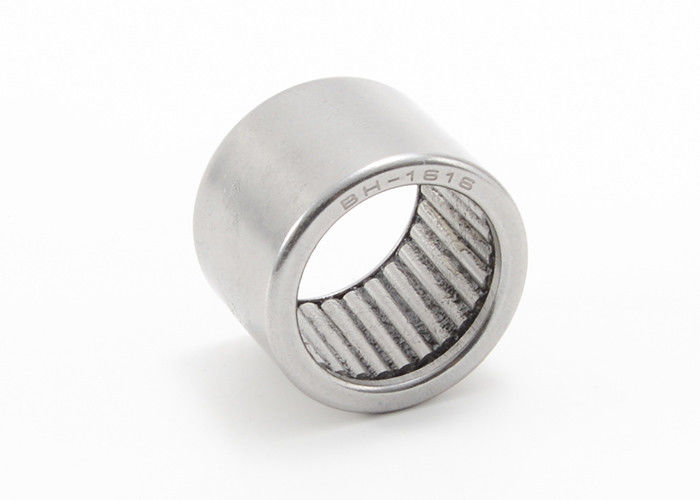

Pelengkap Lengkap Needle Roller Bearing Drawn Cup Open End B-88 1



Pelengkap Lengkap Needle Roller Bearing Drawn Cup Open End B-88 2

Label:

bantalan rol jarum radial baris tunggal,

bantalan rol jarum terkurung metrik,

bantalan jarum cangkir ditarik lengkap
