Detail produk:
|
Nama: | Semua Unit Blok Bantal Stainless Steel | Bahan Satuan: | Stainless Steel untuk perumahan dan insert bantalan |
---|---|---|---|
Jenis bantalan: | Jenis Tugas Berat | Tipe Perumahan: | Jenis Tugas Berat |
Gaya Perumahan: | 2 Blok Bantal Baut | Metode pemasangan: | Atur Penguncian Sekrup |
Ekspansi / Non-ekspansi: | Non-Ekspansi | Dapat dilumasi ulang: | Ya |
Kepatuhan dengan Standar: | ISO, JIS, Standar Amerika Utara | Aplikasi: | Pemrosesan dan pengemasan makanan dan minuman, Sistem konveyor, Sistem elevator, Mesin pertanian |
Cahaya Tinggi: | 2 lubang flange dipasang bantal blok bantalan,flange dipasang bantal blok bantalan stainless steel,tugas berat bantalan blok bantal Non Ekspansi |

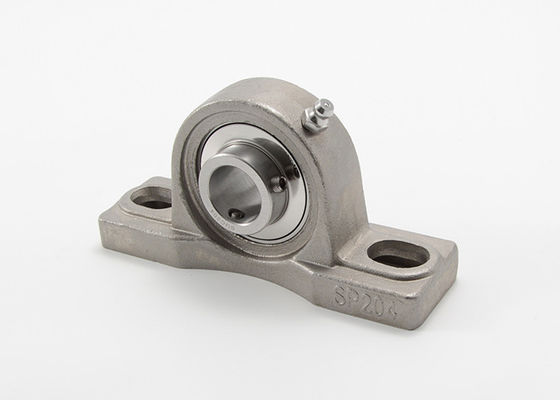

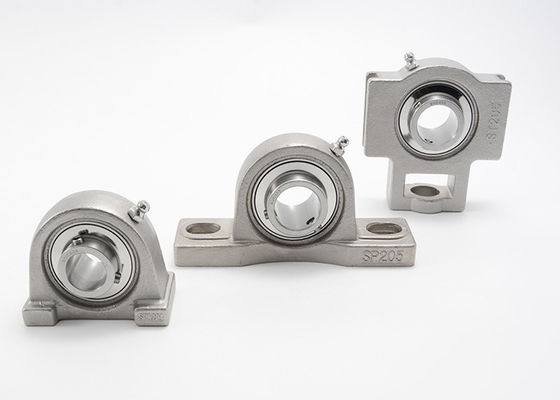

Semua Unit Blok Bantal Stainless Steel 2 Lubang Flange Duty Tipe SUCPX05 SUCPX06
Karena keserbagunaan dan efektivitas biayanya, unit bantalan bola digunakan dalam banyak aplikasi industri.
Unit bantalan bola terdiri dari bantalan sisipan yang dipasang di rumahan.Bantalan sisipan adalah bantalan bola alur dalam dengan permukaan luar berbentuk bola (cembung) dan cincin bagian dalam yang diperpanjang yang mencakup mekanisme untuk mengunci unit ke poros.Rumah-rumah memiliki lubang yang sama tetapi cekung.
MOUETTE pillow (plummer) block ball bearing unit terdiri dari insert bearing yang dipasang di housing, yang dapat dibaut ke permukaan pendukung.Desain perumahan unit standar termasuk besi tuang, komposit, baja tekan dan bahan baja tahan karat.MOUETTE terutama memproduksi housing dan insert bearing dari stainless steel;atau masukkan bantalan dalam baja tahan karat, tetapi tempatkan dalam bahan plastik.
Fitur utama:
Deskripsi Bantalan Satuan | Semua unit blok bantal stainless steel dipasang bantalan |
Bahan | Baja tahan karat untuk perumahan dan bantalan sisipan |
Jumlah Lubang Pemasangan | 2 |
Metode Pemasangan | Setel sekrup |
Gaya Perumahan | Flange 2 bolt pillow block |
Elemen Bergulir | Laher |
Ekspansi / Non-ekspansi | Non-ekspansi |
Jenis Tugas | Tugas berat |
Dapat dilumasi ulang | Ya |
Semua Unit Blok Bantal Stainless Steel 2 Lubang Flange Duty Tipe SUCPX00 Spesifikasi:
Satuan Bantalan Bagian No. |
Bor Dia | Dimensi (mm) |
Bantalan Bagian No. |
Bagian Perumahan No. |
Berat Bersih (kg) |
||||||||||
d | h | sebuah | e | b | S1 | S2 | g | W | S | B | |||||
di dalam | mm | ||||||||||||||
SUCPX05 SUCPX05-14 SUCPX05-15 SUCPX05-16 |
7/8 15/16 1 |
25 |
44.45 |
159 |
119 |
51 |
17 |
25 |
18 |
85 |
15.9 |
38.1 |
SUCX05 SUCX05-14 SUCX05-15 SUCX05-16 |
SPX05 |
1.48 |
SUCPX06 SUCPX06-17 SUCPX06-18 SUCPX06-19 SUCPX06-20 |
1-1/16 1-1/8 1-3/16 1-1/4 |
30 |
47.6 |
175 |
127 |
57 |
17 |
25 |
20 |
94 |
17.5 |
42.9 |
SUCX06 SUCX06-17 SUCX06-18 SUCX06-19 SUCX06-20 |
SPX06 |
1.99 |
SUCPX07 SUCP X07-20 SUCPX07-21 SUCPX07-22 SUCPX07-23 |
1-1/4 1-5/16 1-3/8 1-7/16 |
35 |
54 |
203 |
144 |
57 |
17 |
30 |
22 |
105 |
19.0 |
49.2 |
SUCX07 SUCX07-20 SUCX07-21 SUCX07-22 SUCX07-23 |
SPX07 |
2.57 |
SUCPX08 SUCPX08-24 SUCPX08-25 |
1-1/2 1-9/16 |
40 | 58.7 | 222 | 156 | 67 | 20 | 32 | 26 | 113 | 19.0 | 49.2 |
SUCX08 SUCX08-24 SUCX08-25 |
SPX08 | 3.12 |
SUCPX09 SUCPX09-26 SUCPX09-27 SUCPX09-28 |
1-5/8 1-11/16 1-3/4 |
45 |
58.7 |
222 |
156 |
67 |
20 |
33 |
26 |
116 |
19.0 |
51.6 |
SUCX09 SUCX09-26 SUCX09-27 SUCX09-28 |
SPX09 |
3.58 |
SUCPX10 SUCPX10-29 SUCPX10-30 SUCPX10-31 SUCPX10-32 |
1-13/16 1-7/8 1-15/16 2 |
50 |
63.5 |
241 |
171 |
73 |
20 |
37 |
27 |
126 |
22.2 |
55.6 |
SUCX10 SUCX10-29 SUCX10-30 SUCX10-31 SUCX10-32 |
SPX10 |
4.81 |
SUCPX11 SUCPX11-32 SUCPX11-33 SUCPX11-34 SUCPX11-35 |
2 2-1/16 2-1/8 2-3/16 |
55 |
69.8 |
260 |
184 |
79 |
25 |
37 |
30 |
139 |
25.4 |
65.1 |
SUCX11 SUCX11-32 SUCX11-33 SUCX11-34 SUCX11-35 |
SPX11 |
6.15 |
SUCPX12 SUCPX12-36 SUCPX12-37 SUCPX12-38 SUCPX12-39 |
2-1/4 2-5/16 2-3/8 2-7/16 |
60 |
76.2 |
286 |
203 |
83 |
25 |
41 |
32 |
151 |
25.4 |
65.1 |
SUCX12 SUCX12-36 SUCX12-37 SUCX12-38 SUCX12-39 |
SPX12 |
7.10 |
SUCPX13 SUCPX13-40 SUCPX13-41 |
2-1/2 2-9/16 |
65 | 76.2 | 286 | 203 | 83 | 25 | 41 | 32 | 151 | 30.2 | 74.6 |
SUCX13 SUCX13-40 SUCX13-41 |
SPX13 | 7.42 |
SUCPX14 SUCPX14-42 SUCPX14-43 SUCPX14-44 |
2-5/8 2-11/16 2-3/4 |
70 |
88.9 |
330 |
229 |
89 |
27 |
51 |
35 |
172 |
33.3 |
77.8 |
SUCX14 SUCX14-42 SUCX14-43 SUCX14-44 |
SPX14 |
8.60 |
SUCPX15 SUCPX15-45 SUCPX15-46 SUCPX15-47 SUCPX15-48 |
2-13/16 2-7/8 2-15/16 3 |
75 |
88.9 |
330 |
232 |
89 |
27 |
51 |
35 |
174 |
33.3 |
82.6 |
SUCX15 SUCX15-45 SUCX15-46 SUCX15-47 SUCX15-48 |
SPX15 |
10.59 |
SUCPX16 SUCPX16-50 |
3-1/8 | 80 | 101.6 | 381 | 283 | 102 | 27 | 59 | 42 | 197 | 34.1 | 85.7 |
SUCX16 SUCX16-50 |
SPX16 | 13.16 |
SUCPX17 SUCPX17-52 |
3-1/4 | 85 | 101.6 | 381 | 283 | 102 | 27 | 59 | 42 | 202 | 39.7 | 96 |
SUCX17 SUCX17-52 |
SPX17 | 16.21 |
SUCPX18 SUCPX18-56 |
3-1/2 |
90 | 101.6 | 381 | 283 | 111 | 27 | 60 | 45 | 206 | 42.9 | 104 |
SUCX18 SUCX18-56 |
SPX18 | 17.60 |
SUCPX20 SUCPX20-64 |
4 |
100 | 127 | 432 | 337 | 121 | 33 | 64 | 52 | 250 | 49.2 | 117.5 |
SUCX20 SUCX20-64 |
SPX20 | 29.80 |
